مقدمهای برای طراحی شوت تلسکوپی

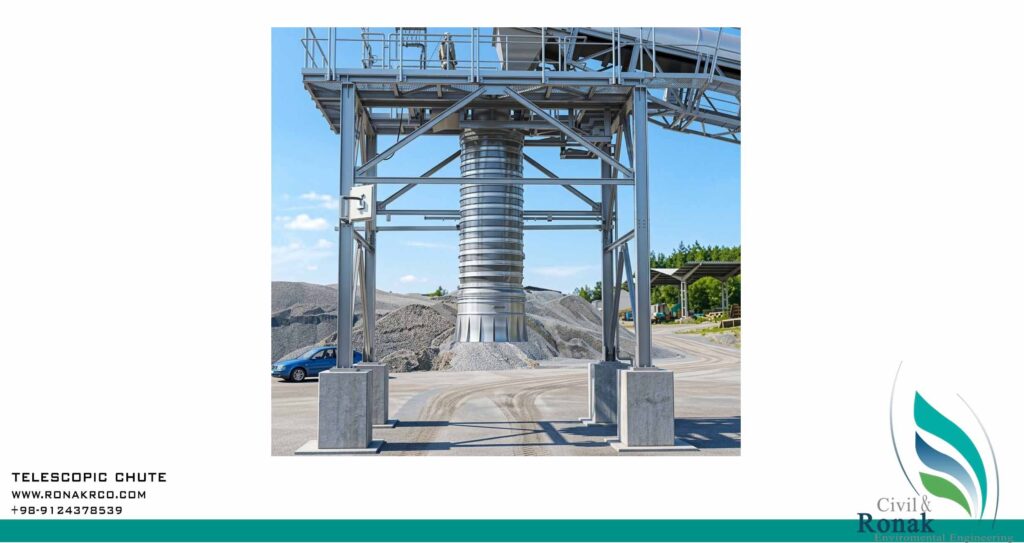

نمونه ای ساده شده ازطراحی شوت تلسکوپی (روناک صنعت رامونا)
گردآوری و تالیف:
حامد زندوکیلی
کارشناس مهندسی عمران
رییس هیات مدیره شرکت روناک صنعت رامونا
طراحی شوت تلسکوپی چیست؟ بررسی اصول طراحی، محاسبات اولیه و کاربردها
طراحی شوت تلسکوپی یکی از مهمترین بخشها در سیستمهای بارگیری و تخلیه مواد فلهای است. این تجهیز در صنایعی مانند سیمان، فولاد، معدن، فرآوری مواد معدنی و بنادر استفاده میشود و نقش مهمی در هدایت کنترلشده مواد، کاهش گردوغبار، جلوگیری از پرت مواد و افزایش ایمنی عملیات بارگیری دارد.
در این مقاله، یک نمونه سادهشده از طراحی شوت تلسکوپی را بررسی میکنیم تا با منطق اولیه طراحی، انتخاب ابعاد، تعیین ضخامت ورق، محاسبه وزن سازه و تخمین توان موتور آشنا شوید. این مطلب با رویکردی آموزشی تهیه شده و میتواند برای کارفرمایان، مشاوران و فعالان حوزه تجهیزات صنعتی مفید باشد.
شوت تلسکوپی چیست؟
شوت تلسکوپی یا Telescopic Loading Chute نوعی تجهیز صنعتی برای انتقال عمودی یا نیمهعمودی مواد فلهای است که قابلیت باز و بسته شدن در چند مقطع را دارد. این ویژگی باعث میشود تجهیز بتواند با ارتفاعهای مختلف بارگیری تطبیق پیدا کند.
از شوت تلسکوپی معمولاً برای بارگیری موادی مانند موارد زیر استفاده میشود:
- کلینکر
- سیمان
- سنگآهن
- گندله
- مواد معدنی دانهای
- پودرهای صنعتی
- غلات و مواد فله مشابه
مهمترین مزیت این تجهیز، کنترل بهتر جریان مواد و کاهش آلودگی محیطی در هنگام بارگیری است.
اهمیت طراحی شوت تلسکوپی در صنایع
در بسیاری از پروژههای صنعتی، انتخاب نادرست یا طراحی غیراصولی شوت میتواند باعث بروز مشکلات زیر شود:
- افزایش گردوغبار در محل بارگیری
- سایش سریع بدنه
- گیرکردن یا انباشت مواد
- کاهش عمر مفید تجهیز
- افزایش هزینه تعمیرات و نگهداری
- نشت و پرت مواد
- کاهش ایمنی اپراتورها و محیط کار
به همین دلیل، طراحی شوت تلسکوپی باید بر اساس مشخصات واقعی پروژه انجام شود؛ از جمله:
- نوع ماده
- چگالی حجمی
- دانهبندی
- رطوبت
- ظرفیت عبوری
- ارتفاع بارگیری
- شرایط محیطی
- الزامات کنترل غبار
- میزان سایش و ضربه
مشخصات فیزیکی شیمیایی ماده :
| پارامتر | مقدار فرضشده |
| نوع ماده | کلینکر / سنگ معدنی گرانولی |
| چگالی حجمی | 1400 kg/m³ |
| ظرفیت عبوری | 150 تن بر ساعت |
| ارتفاع حرکت شوت | 6 متر |
| تعداد مقاطع | 5 |
| قطر ورودی اول | 1000 mm |
| ضخامت ورق اولیه | 4 mm |
| راندمان مجموعه وینچ + قرقره | 0.75 |
۱. محاسبه ظرفیت و ابعاد شوت
دبی جرمی:
سرعت سقوط ماده در شوت:
سرعت تقریبی در شوت قائم 4 m/s
مساحت مورد نیاز عبور ماده:
این مقدار بسیار کمتر از قطر 1000 میلیمتر است، پس قطر انتخابشده کافی و ایمن است
۲. محاسبه ضخامت ورق سکشنها
نیروی وارد بر لوله از فشار جانبی مواد:
تنش حلقوی:
حل برای ضخامت:
با درنظرگرفتن فولاد ST37 و ضریب ایمنی 2:
✔ ضخامت محاسبهشده = ۰.۶ میلیمتر
اما چون سایش و ضربه بسیار مهم است، در صنعت ۴ تا ۵ میلیمتر انتخاب میشود.
بنابراین ضخامت ۴ میلیمتر کاملاً منطقی و ایمن است.
۳. محاسبه وزن هر مقطع
مقطع ۱ (بزرگترین):
- قطر: 1.0 m
- محیط:
- طول هر سکشن: 1.2 m
- ضخامت: 4 mm = 0.004 m
وزن تقریبی مقاطع:
| مقاطع | وزن (kg) |
| 1 | 118 |
| 2 | 105 |
| 3 | 93 |
| 4 | 81 |
| 5 | 70 |
| جمع کل | 467 kg |
۴. محاسبه توان مورد نیاز موتور وینچ
نیروی لازم برای بالا کشیدن کل سازه:
با راندمان 0.75:
توان موتور:
سرعت جمعکننده:
توان مورد نیاز موتور = ۰.۶ کیلووات
در صنعت با ضریب اطمینان ۳ برابر:
موتور پیشنهادی: 1.5 kW – سه فاز – 1500 RPM
6. متریال مناسب برای ساخت شوت تلسکوپی
انتخاب متریال در طراحی و ساخت شوت تلسکوپی تأثیر زیادی بر عمر مفید تجهیز دارد. برای بدنه معمولاً از فولادهای ساختمانی مانند ST37 استفاده میشود، اما در بسیاری از کاربردها افزودن لاینر ضدسایش ضروری است.
متریالهای رایج
- ST37 برای بدنه اصلی
- ورق ضدسایش برای نواحی پر برخورد
- لاینرهای تعویضپذیر برای افزایش عمر مفید
- پوششهای ضدخوردگی در محیطهای مرطوب یا خورنده
اگر ماده دارای دانهبندی تیز، سختی بالا یا سرعت برخورد زیاد باشد، استفاده از لاینر ضدسایش بهشدت توصیه میشود.
۷. کاربرد شوت تلسکوپی در صنایع مختلف
شوتهای تلسکوپی بسته به نوع طراحی، در صنایع مختلف کاربرد دارند. از جمله:
شوت تلسکوپی در صنعت سیمان
- بارگیری کلینکر
- بارگیری سیمان
- تخلیه مواد فله از سیلوها
شوت تلسکوپی در معدن
- بارگیری سنگ معدنی خردشده
- انتقال مواد گرانولی
- کنترل ریزش مواد در نوار یا کامیون
شوت تلسکوپی در فولاد و مواد معدنی
- بارگیری گندله
- انتقال مواد دانهای
- تخلیه کنترلشده مواد فرآوریشده
۸. مهمترین نکات در طراحی شوت تلسکوپی
اگر قصد سفارش یا طراحی این تجهیز را دارید، بهتر است این نکات را در نظر بگیرید:
- ظرفیت واقعی عبوری باید دقیق مشخص شود.
- نوع ماده و رفتار آن در اولویت طراحی است.
- سایش و ضربه فقط با محاسبات تئوریک تعیین نمیشوند.
- کنترل گردوغبار باید جزئی از طراحی باشد، نه یک الحاق بعدی.
- وزن کل سازه در انتخاب وینچ و موتور بسیار مهم است.
- شرایط نصب و تعمیرات باید از ابتدا لحاظ شود.
- طراحی اختصاصی برای هر پروژه معمولاً نتیجه بهتری نسبت به مدلهای عمومی میدهد.
جمعبندی
طراحی شوت تلسکوپی یک فرآیند صرفاً هندسی یا سازهای نیست، بلکه ترکیبی از دانش مکانیک، سازه، رفتار مواد فلهای و تجربه اجرایی است. هرچند محاسبات اولیه میتوانند دید خوبی از ابعاد و اجزای اصلی بدهند، اما طراحی نهایی باید بر اساس شرایط واقعی پروژه انجام شود.
در نمونه بررسیشده، برای ظرفیت ۱۵۰ تن بر ساعت و ارتفاع ۶ متر، نتایج کلی به شرح زیر است:
| آیتم | نتیجه مهندسی |
| قطر شوت | ۱۰۰۰ میلیمتر (کافی برای 150 tph) |
| ضخامت ورق | ۴ mm (محاسباتی ۰.۶ اما عملی ۴) |
| وزن سازه | ≈ ۴۶۷ کیلوگرم |
| نوع ورق | ST37 + لاینر ضدسایش |
| توان موتور | ۰.۶ کیلووات (پیشنهادی ۱.۵ کیلووات) |
| تعداد مقاطع | 5 |
| ارتفاع کامل | ۶ متر |
سوالات متداول درباره شوت تلسکوپی (FAQ)
شوت تلسکوپی چیست؟
شوت تلسکوپی تجهیزی صنعتی برای هدایت و بارگیری مواد فلهای است که از چند مقطع متحرک تشکیل شده و میتواند متناسب با ارتفاع موردنیاز باز و بسته شود.
شوت تلسکوپی در چه صنایعی کاربرد دارد؟
این تجهیز در صنایع سیمان، معدن، فولاد، بنادر، غلات، فرآوری مواد معدنی و هر مجموعهای که با مواد فلهای سروکار دارد، کاربرد دارد.
مهمترین مزیت شوت تلسکوپی چیست؟
مهمترین مزیت آن، کاهش گردوغبار، کنترل بهتر ریزش مواد، جلوگیری از پرت مصالح و افزایش ایمنی در هنگام بارگیری است.
چگونه قطر شوت تلسکوپی انتخاب میشود؟
قطر شوت بر اساس ظرفیت عبوری، نوع ماده، احتمال گرفتگی، رفتار ریزش، کنترل گردوغبار و محدودیتهای نصب انتخاب میشود.
آیا ضخامت ورق فقط با محاسبات سازهای تعیین میشود؟
خیر. علاوه بر محاسبات اولیه، عواملی مانند سایش، ضربه، رطوبت، خوردگی و شرایط واقعی بهرهبرداری در تعیین ضخامت نهایی بسیار مهم هستند.
برای ساخت شوت تلسکوپی چه متریالی مناسب است؟
معمولاً از فولاد ST37 برای بدنه اصلی استفاده میشود و در نواحی تحت سایش، لاینر ضدسایش یا ورق مقاومتر به کار میرود.
توان موتور شوت تلسکوپی چگونه تعیین میشود؟
توان موتور بر اساس وزن کل شوت، ارتفاع حرکت، سرعت باز و بسته شدن، راندمان مکانیزم و ضریب اطمینان محاسبه میشود.
آیا یک شوت تلسکوپی آماده برای همه پروژهها مناسب است؟
خیر. هر پروژه شرایط خاص خود را دارد و بهترین نتیجه زمانی حاصل میشود که طراحی شوت تلسکوپی بر اساس مشخصات واقعی همان خط انجام شود.
برای بارگیری کلینکر یا سنگ معدنی چه نکتهای مهمتر است؟
در این کاربردها، مقاومت به سایش، استحکام بدنه، کنترل گردوغبار و انتخاب درست قطر و ضخامت ورق اهمیت بسیار بالایی دارند.
آیا شوت تلسکوپی فقط برای مواد پودری است؟
خیر. این تجهیز هم برای مواد پودری و هم برای مواد دانهای و گرانولی مانند کلینکر، گندله، سنگ معدنی و غلات قابل استفاده است.
