محاسبه دبی روتاری ولو (شیر بارریز زیر سیلو) + فرمول محاسبه ظرفیت Rotary Valve
روتاری ولو (Rotary Valve) که در صنایع مختلف با نام شیر بارریز زیر سیلو نیز شناخته میشود، یکی از تجهیزات کلیدی در سیستمهای انتقال مواد پودری و گرانولی است. این تجهیز معمولاً در زیر سیلوها، هاپرها، سیکلونها و بگ فیلترها نصب میشود و وظیفه آن تخلیه یکنواخت مواد و کنترل جریان خروجی است.
علاوه بر این، روتاری ولو در سیستمهای انتقال پنوماتیک نقش مهمی در جلوگیری از نشت هوا و حفظ فشار سیستم دارد. به همین دلیل انتخاب صحیح ظرفیت این تجهیز اهمیت زیادی در طراحی خطوط انتقال مواد دارد.
در این مقاله به صورت کامل بررسی میکنیم که دبی روتاری ولو چگونه محاسبه میشود و یک مثال واقعی از محاسبه ظرفیت روتاری ولو ۸ اینچ زیر سیلو ارائه میدهیم.
روتاری ولو چیست و چرا در زیر سیلو استفاده میشود؟

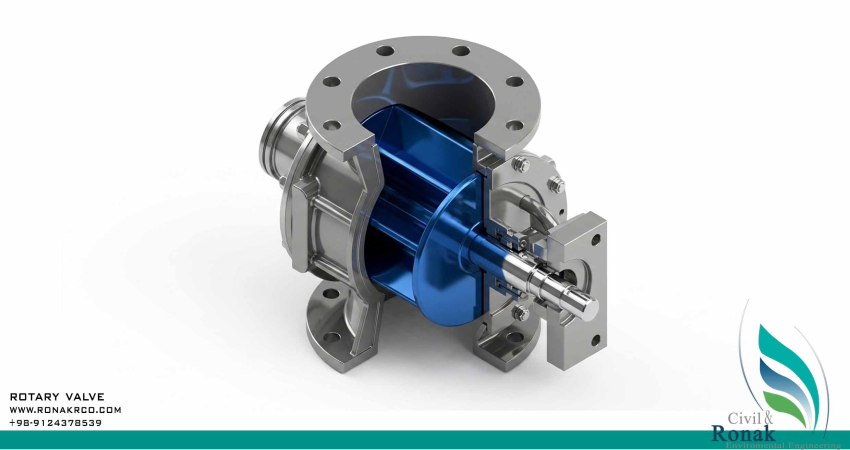

روتاری ولو یا شیر بارریز زیر سیلو دستگاهی مکانیکی است که از یک روتور چندپره داخل یک بدنه تشکیل شده است. با چرخش روتور، محفظههای بین پرهها از مواد پر شده و سپس در قسمت پایین تخلیه میشوند.
کاربردهای اصلی روتاری ولو عبارتند از:
- تخلیه مواد از زیر سیلو
- کنترل دبی مواد پودری
- انتقال مواد در سیستم پنوماتیک
- جلوگیری از ورود هوا به سیلو
- تنظیم یکنواخت جریان مواد
این تجهیزات در صنایع مختلفی استفاده میشوند، از جمله:
- صنایع سیمان
- صنایع غذایی
- صنایع شیمیایی
- صنایع پلاستیک و پلیمر
- کارخانههای آرد و غلات
- صنایع معدنی
روش محاسبه دبی روتاری ولو
برای محاسبه ظرفیت یک روتاری ولو زیر سیلو ابتدا باید حجم مواد منتقل شده در هر دور چرخش روتور را محاسبه کنیم. سپس با ضرب آن در سرعت دوران، دبی حجمی به دست میآید.
مراحل محاسبه شامل سه مرحله اصلی است:
- محاسبه حجم هندسی روتاری ولو
- اعمال ضریب پرشدن
- محاسبه دبی حجمی و جرمی

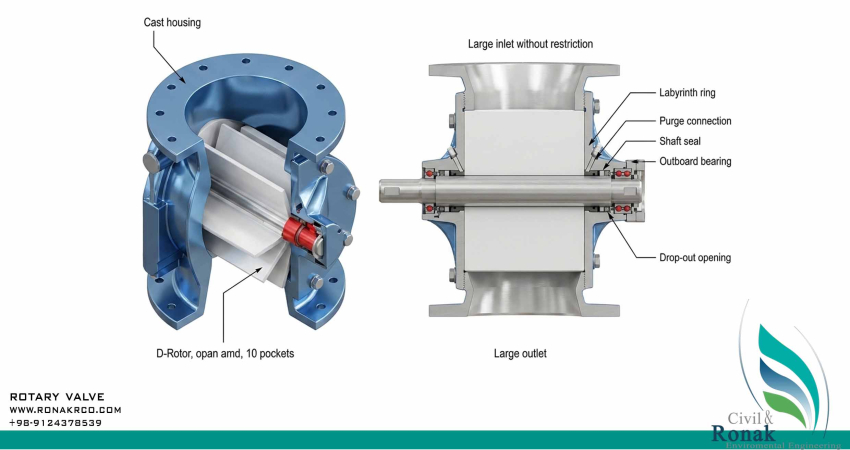

دیاگرام فنی بخشهای مختلف شیر بارریز (Rotary Valve) و مسیر حرکت مواد و هوا
مرحله اول: محاسبه حجم هندسی روتاری ولو
فرض کنید یک روتاری ولو ۸ اینچ با مشخصات زیر داریم:
قطر داخلی روتور: ۲۰ سانتیمتر
طول روتور: ۲۰ سانتیمتر
تعداد پره: ۸ پره
برای محاسبه حجم از فرمول حجم استوانه استفاده میشود:
V = π × r² × L
که در آن:
r = شعاع روتور
L = طول روتور
اگر شعاع روتور برابر ۱۰ سانتیمتر باشد:
V = 3.14 × (10)² × 20
حجم به دست آمده:
6280 سانتیمتر مکعب
که معادل است با:
۶.۲۸ لیتر
این مقدار حجم کل فضای داخلی روتاری ولو است.
مرحله دوم: در نظر گرفتن ضریب پرشدن روتاری ولو
در شرایط واقعی محفظههای روتاری ولو هرگز به طور کامل از مواد پر نمیشوند. عواملی مانند ورود هوا، زاویه ریزش مواد از سیلو و ویژگیهای فیزیکی مواد باعث کاهش میزان پرشدن میشوند.
معمولاً ضریب پرشدن بین ۰.۵ تا ۰.۷ در نظر گرفته میشود.
اگر ضریب پرشدن را ۰.۶ فرض کنیم:
حجم مؤثر در هر دور:
3.768 لیتر در هر دور
مرحله سوم: محاسبه دبی حجمی روتاری ولو
حال اگر سرعت موتور روتاری ولو ۴۰ دور در دقیقه باشد:
دبی حجمی برابر است با:
حجم در هر دور × تعداد دور در دقیقه
3.768 × 40
نتیجه:
150.72 لیتر در دقیقه
برای تبدیل به متر مکعب در ساعت:
حدود ۹ متر مکعب در ساعت
محاسبه دبی جرمی شیر بارریز زیر سیلو
برای تبدیل دبی حجمی به دبی جرمی باید دانسیته مواد را در نظر بگیریم.
اگر دانسیته مواد برابر باشد با:
۱ تن بر متر مکعب
در این صورت دبی جرمی برابر خواهد بود با:
۹ تن در ساعت
نتیجه محاسبه ظرفیت روتاری ولو
با توجه به مشخصات زیر:
روتاری ولو ۸ اینچ
۸ پره
سرعت موتور ۴۰ دور در دقیقه
دانسیته ماده ۱ تن بر متر مکعب
ظرفیت تقریبی روتاری ولو برابر است با:
ظرفیت حجمی: حدود ۹ متر مکعب در ساعت
ظرفیت جرمی: حدود ۹ تن در ساعت
عوامل مؤثر بر ظرفیت واقعی روتاری ولو
در عمل ظرفیت واقعی شیر بارریز زیر سیلو ممکن است با مقدار محاسبه شده تفاوت داشته باشد. مهمترین عوامل تأثیرگذار عبارتند از:
نوع ماده
اندازه ذرات
چگالی واقعی مواد
میزان رطوبت مواد
اختلاف فشار سیستم پنوماتیک
فاصله بین پره و بدنه روتاری ولو
سرعت واقعی موتور
به عنوان مثال در موادی مانند سیمان، آرد یا پودرهای بسیار نرم ممکن است ضریب پرشدن کاهش پیدا کند و ظرفیت واقعی کمتر شود.

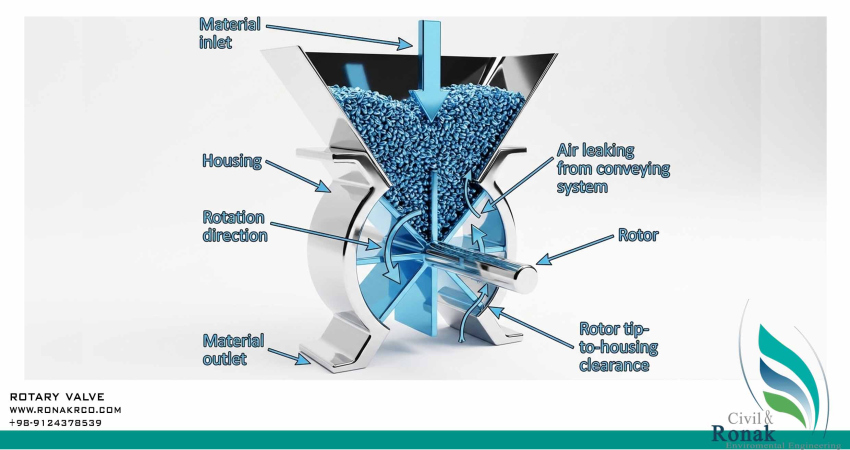

دیاگرام فنی بخشهای مختلف شیر بارریز (Rotary Valve) و مسیر حرکت مواد و هوا
نکات مهم در انتخاب روتاری ولو زیر سیلو
برای انتخاب صحیح روتاری ولو زیر سیلو بهتر است به نکات زیر توجه شود:
- انتخاب قطر مناسب روتاری ولو
- تنظیم سرعت موتور
- توجه به دانسیته مواد
- بررسی اختلاف فشار سیستم
- انتخاب جنس مناسب پره و بدنه
انتخاب درست این موارد باعث میشود سیستم انتقال مواد پایدارتر، یکنواختتر و با استهلاک کمتر کار کند.
جمعبندی
روتاری ولو یا شیر بارریز زیر سیلو یکی از مهمترین تجهیزات در خطوط انتقال مواد پودری و گرانولی است. با استفاده از ابعاد روتور، سرعت چرخش و دانسیته مواد میتوان ظرفیت تقریبی این تجهیز را محاسبه کرد.
در مثال بررسی شده، یک روتاری ولو ۸ اینچ با موتور ۴۰ دور در دقیقه میتواند حدود ۹ متر مکعب در ساعت یا ۹ تن در ساعت ماده با دانسیته ۱ تن بر متر مکعب منتقل کند.
محاسبه صحیح دبی روتاری ولو به طراحان و مهندسان کمک میکند تا بهترین شیر بارریز زیر سیلو را برای سیستم خود انتخاب کنند و عملکرد بهینه خط تولید را تضمین نمایند.
سوالات متداول FAQدر مورد روتاری ولو (شیر باریز زیر سیلو)
۱. روتاری ولو (Rotary Valve) دقیقاً چه وظیفهای در سیستم انتقال مواد دارد؟
روتاری ولو یا شیر بارریز، وظیفه کنترل دقیق دبی مواد پودری و گرانولی را بر عهده دارد. این تجهیز از انتقال بیرویه مواد جلوگیری کرده و نقش حیاتی در حفظ فشار سیستم (جلوگیری از نشت هوا) در خطوط پنوماتیک ایفا میکند.
۲. چگونه میتوان ظرفیت (دبی) روتاری ولو را به صورت دستی محاسبه کرد؟
برای محاسبه ظرفیت، باید ابتدا حجم هندسی محفظه بین پرهها را محاسبه کنید، آن را در “ضریب پرشدن” (معمولاً ۰.۵ تا ۰.۷) ضرب کنید تا حجم مؤثر به دست آید، و در نهایت این عدد را در سرعت چرخش موتور (RPM) ضرب کنید.
۳. تاثیر تعداد پره (مثلاً ۸ پره) بر عملکرد روتاری ولو چیست؟
تعداد پره مستقیماً حجم هر محفظه را تعیین میکند. افزایش تعداد پره باعث ایجاد جریان نرمتر و یکنواختتر مواد میشود و از شوکهای ناگهانی در تخلیه جلوگیری میکند، اما باید با ابعاد بدنه هماهنگ باشد.
۴. چرا ظرفیت واقعی روتاری ولو کمتر از مقدار محاسباتی تئوریک است؟
عواملی مثل اختلاف فشار زیاد بین ورودی و خروجی، نشت هوا (Air Leakage)، چسبندگی مواد به پرهها، و عدم پر شدن کامل محفظهها به دلیل ویژگیهای فیزیکی ماده (مانند دانهبندی یا رطوبت)، باعث میشود ظرفیت واقعی کمتر از فرمولهای ریاضی باشد.
۵. تفاوت اصلی روتاری ولو در صنایع غذایی با صنایع سیمانی چیست؟
در صنایع غذایی، روتاری ولو باید دارای استانداردهای بهداشتی (Food Grade)، متریال استیل ضد زنگ و قابلیت شستشو باشد، در حالی که در صنایع سیمان و معدنی، تمرکز بر مقاومت در برابر سایش (Abrasion Resistance) و بدنه بسیار مستحکم است.
۶. چگونه میتوان از نشت هوا در زیر سیلو جلوگیری کرد؟
استفاده از روتاری ولو با تلرانس بسیار کم بین پرهها و بدنه، استفاده از متریال با ضریب اصطکاک پایین و انتخاب مدل مناسب متناسب با اختلاف فشار (Pressure Differential) سیستم، بهترین راه برای جلوگیری از نشت هوا است.
۷. بهترین سرعت چرخش (RPM) برای روتاری ولو چقدر است؟
سرعت چرخش بستگی به نیاز فرآیند دارد. سرعتهای پایین (مانند ۴۰ دور در دقیقه) برای تخلیه آرام و کنترل دقیق مناسب هستند، در حالی که سرعتهای بالا برای دبیهای حجمی زیاد استفاده میشوند؛ اما سرعت بیش از حد میتواند باعث ایجاد گرد و غبار و خوردگی شود.
۸. آیا روتاری ولو برای انتقال مواد بسیار ریز (Fine Powders) مناسب است؟
بله، اما باید دقت کرد که مواد بسیار ریز ممکن است با جریان هوا جابجا شوند. در این حالت استفاده از مدلهایی با ضریب پرشدن پایینتر و کنترل دقیقتر فشار توصیه میشود.
۹. هنگام انتخاب شیر بارریز زیر سیلو، چه پارامترهایی را حتماً بررسی کنیم؟
پارامترهای حیاتی شامل: دانسیته ماده، سایز ذرات، میزان رطوبت، دمای عملیاتی، اختلاف فشار سیستم، نرخ دبی مورد نیاز (تن در ساعت) و مقاومت مواد در برابر سایش است.
۱۰. برای خرید روتاری ولو با مشخصات خاص، باید چه اطلاعاتی به تامینکننده بدهیم؟
اطلاعاتی نظیر: قطر مورد نیاز، نوع ماده (سیمان، آرد، پلیمر و…)، دانسیته، نرخ دبی مورد نیاز (m³/h یا ton/h)، دمای ماده و نوع سیستم انتقال (گراویتی یا پنوماتیک).
