نحوه محاسبه توان الکترو موتور اسکرو کانوایر

۲۶ تیر ۱۴۰۵ 7 بازدید بدون دیدگاه

سیستم محرک اسکرو کانوایر شامل گیربکس، کوپلینگ زنجیری و یاتاقان فلانژی

ترجمه و گردآوری : حامدزندوکیلی کارشناس مهندسی عمران

برگرفته ار سایت های معتبر CEMAوKWS

سبک و طراحی صحیح اسکرو کانوایر نقش بسیار مهمی در انتقال ایمن و اقتصادی مواد فله‌ای در صنایع مختلف دارد. توان مورد نیاز برای جابه‌جایی ماده در یک فاصله مشخص، همان Horsepower یا اسب بخار مورد نیاز است. در طراحی اسکرو کانوایر، توان مورد نیاز برای به حرکت درآوردن سیستم، با عنوان Total Shaft Horsepower (TSHP) شناخته می‌شود.

مارپیچ افقی

TSHP تابعی از ویژگی‌های ماده فله‌ای و همچنین اصطکاک موجود در اجزای مکانیکی اسکرو کانوایر است. به همین دلیل، انتخاب توان مناسب برای جلوگیری از توقف خط تولید و کاهش راندمان، اهمیت زیادی دارد.

اجزای اصلی محاسبه توان در اسکرو کانوایر

برای تعیین توان مورد نیاز اسکرو کانوایر، دو بخش اصلی در نظر گرفته می‌شود:

Friction Horsepower (FHP):

توان مورد نیاز برای چرخاندن اسکرو کانوایر در حالت خالی. این مقدار ناشی از اصطکاک یاتاقان‌ها، آب‌بندها و سایر قطعات متحرک است.
Material Horsepower (MHP):

توان مورد نیاز برای انتقال ماده فله‌ای در طول کامل اسکرو کانوایر.

فرمول کلی به این صورت است:

TSHP = (FHP + MHP) / e

که در آن:

e = راندمان سیستم محرک
راندمان معمول برای گیربکس و موتور در اسکرو کانوایر حدود 0.88 در نظر گرفته می‌شود.

مارپیچ شیب دار

چرا انتخاب درست توان در اسکرو کانوایر مهم است؟

ویژگی‌های ماده‌ای که توسط اسکرو کانوایر منتقل می‌شود، مانند:

چگالی حجمی
میزان سایندگی
قابلیت جریان‌پذیری

همگی بر میزان توان مورد نیاز اثر مستقیم دارند. هرچه ماده سنگین‌تر یا سخت‌تر برای انتقال باشد، اسکرو کانوایر به توان بیشتری نیاز خواهد داشت.

ضریب اصلاح توان در اسکرو کانوایر

اگر توان محاسبه‌شده برای Material Horsepower کمتر از 5 HP باشد، باید برای شرایط اضافه‌بار احتمالی اصلاح شود. این اصلاح باعث می‌شود اسکرو کانوایر در برابر گرفتگی‌های جزئی، ورود توده‌های بزرگ یا شرایط ناگهانی، عملکرد مطمئن‌تری داشته باشد.

اسکرو کانوایر با پره‌های خاص

در اسکرو کانوایرهایی که از پره‌های خاص مانند:

Cut Flight
Cut & Folded Flight
Ribbon Flight

استفاده می‌کنند، مقدار توان مورد نیاز باید با ضریب پره خاص اصلاح شود. این پره‌ها برای مخلوط‌کردن، خردکردن یا بهبود عملکرد انتقال مواد در اسکرو کانوایر به کار می‌روند.

نمونه کاربردی

برای مثال، اگر یک اسکرو کانوایر باید 10 تن در ساعت آهک شکفته با چگالی حجمی 60 پوند بر فوت مکعب را منتقل کند، و این ماده همزمان نیاز به مخلوط شدن در حین انتقال داشته باشد، استفاده از پره‌های Cut and Folded توصیه می‌شود. در این حالت، توان مورد نیاز اسکرو کانوایر باید با ضریب مربوطه افزایش یابد تا عملکرد صحیح و بدون توقف تضمین شود.

بخش محاسبات توان در اسکرو کانوایر

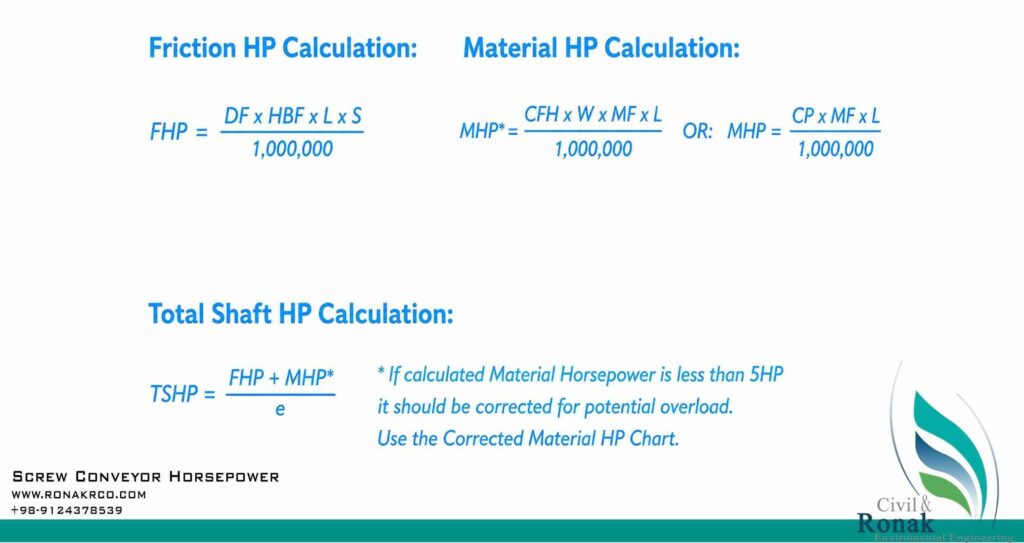

محاسبات توان (فرمول‌ها):

محاسبه توان اصطکاکی (Friction HP): توان لازم برای حرکت دادن اسکرو کانوایر در حالت خالی.
محاسبه توان ماده (Material HP): توان لازم برای انتقال ماده فله‌ای در طول کانوایر.
محاسبه توان کل شافت (Total Shaft HP): توان کل مورد نیاز برای راه‌اندازی سیستم.

نکته: اگر توان ماده (Material HP) محاسبه شده کمتر از ۵ اسب بخار (5HP) باشد، باید برای جلوگیری از اضافه‌بار احتمالی، طبق «جدول اصلاح توان ماده» (Corrected Material HP Chart) تصحیح شود.

راهنمای علائم و پارامترهای فرمول (Equation Nomenclature)

برای استانداردسازی مستندات مهندسی در پروژه‌های روناک صنعت رامونا، از پارامترهای زیر در محاسبات استفاده می‌شود:

پارامتر	شرح فارسی	واحد اندازه‌گیری
FHP	توان اصطکاکی (توان لازم برای چرخش اسکرو در حالت خالی)	HP (اسب بخار)
DF	ضریب قطر کانوایر (Conveyor Diameter Factor)	–
HBF	ضریب یاتاقان آویز (Hanger Bearing Factor)	–
L	طول کانوایر	فوت (feet)
S	سرعت کانوایر	دور در دقیقه (RPM)
MHP	توان ماده (توان لازم برای جابه‌جایی بار)	HP (اسب بخار)
CFH	ظرفیت کانوایر	فوت‌مکعب بر ساعت ( $ft^3/hr$ )
W	چگالی حجمی ماده	پوند بر فوت‌مکعب ( $lbs/ft^3$ )
MF	ضریب ماده (برگرفته از جدول مواد فله‌ای)	–
CP	ظرفیت انتقال	پوند بر ساعت ( $l b s / h r$ )
TSHP	توان کل شافت (مجموع توان)	HP (اسب بخار)
e	راندمان سیستم محرک (مقدار ۰.۸۸ برای الکتروموتور/گیربکس کوپل مستقیم توصیه می‌شود)	–

در ادامه مستندات فنی شرکت روناک صنعت رامونا، ترجمه بخش «توان اصلاح‌شده ماده» برای تکمیل مقاله تخصصی اسکرو کانوایر آورده شده است:

توان اصلاح‌شده ماده (Corrected Material Horsepower)

گاهی اوقات لازم است توان محاسبه‌شده برای یک اسکرو کانوایر تعدیل (Adjust) شود تا الکتروموتور و گیربکس بتوانند توان و گشتاور (Torque) بیشتری برای غلبه بر شرایط پیش‌بینی‌نشده تأمین کنند؛ شرایطی مانند گرفتگی جزئی در ورودی (Minor Choke) یا انتقال قطعات بزرگ و غیرعادی (Large Lump).

ضریب توان اصلاح‌شده ماده که گاهی به آن «ضریب اضافه‌بار» (Overload Factor) نیز می‌گویند، زمانی استفاده می‌شود که توان ماده محاسبه‌شده (MHP) کمتر از ۵ اسب بخار (5-HP) باشد. افزایش توان کل شافت (TSHP) از طریق این ضریب، به اسکرو کانوایر کمک می‌کند تا در اکثر شرایط ناپایدار عملکرد خود را حفظ کرده و در نتیجه، توقف خط تولید و زیان‌های ناشی از آن به حداقل برسد.

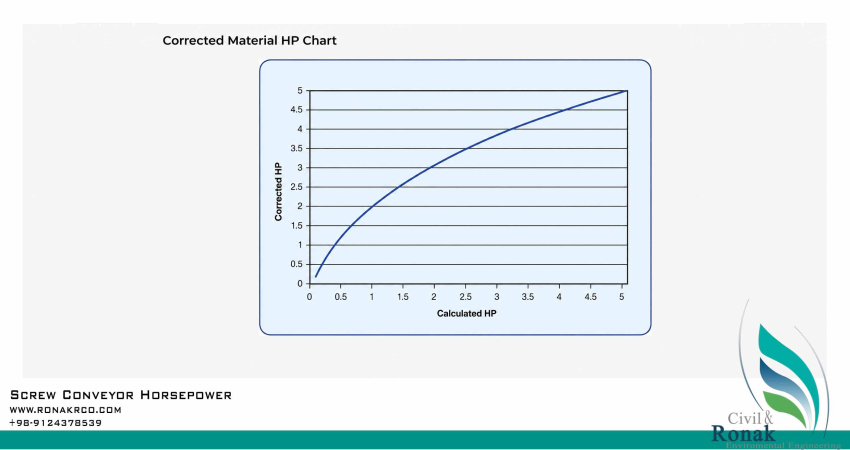

نمودار توان اصلاح‌شده ماده (Corrected Material HP Chart)

(جهت استفاده در مستندات کارگاهی)

برای تعیین ضریب اضافه‌بار، مطابق جدول زیر اقدام کنید:

این ضرایب اطمینان (Safety Factors) تضمین می‌کنند که در هنگام راه‌اندازی اولیه تحت بار یا بروز نوسانات در تغذیه مواد، اسکرو کانوایر دچار سوختن سیم‌پیچ الکتروموتور یا شکستن شافت نگردد.

طراحی دقیق و محاسبه صحیح توان در سیستم‌های انتقال، کلید پایداری خط تولید و جلوگیری از توقف‌های ناخواسته است. در روناک صنعت رامونا، ما با بهره‌گیری از محاسبات دقیق (از جمله اعمال ضرایب اصلاح توان و بررسی ویژگی‌های فیزیکی ماده)، اسکرو کانوایرهای سفارشی را با بالاترین راندمان و طول عمر طراحی و تولید می‌کنیم تا خیالی آسوده از بابت توان محرک و گشتاور سیستم داشته باشید.
