زاویه ریپوز (Angle of Repose) یا زاویه سکون مواد
زاویه ریپوز (Angle of Repose) یا زاویه سکون مواد
ترجمه و گردآوری :حامد زندوکیلی
کارشناس مهندسی عمران
زاویه ریپوز (Angle of Repose) چیست؟ نقش آن در طراحی سیلو و تجهیزات انتقال مواد
در مهندسی ذخیرهسازی و انتقال مواد فلهای، شناخت رفتار فیزیکی ذرات یکی از ارکان اصلی طراحی است. زاویه ریپوز (Angle of Repose) که در متون فارسی با نام زاویه سکون یا زاویه ریزش نیز شناخته میشود، تعیینکننده اصلی نحوه رفتار مواد در هنگام تخلیه و انباشت است. در این مقاله به بررسی اهمیت این پارامتر در طراحی تجهیزات صنعتی میپردازیم.
زاویه ریپوز (Angle of Repose) چیست؟

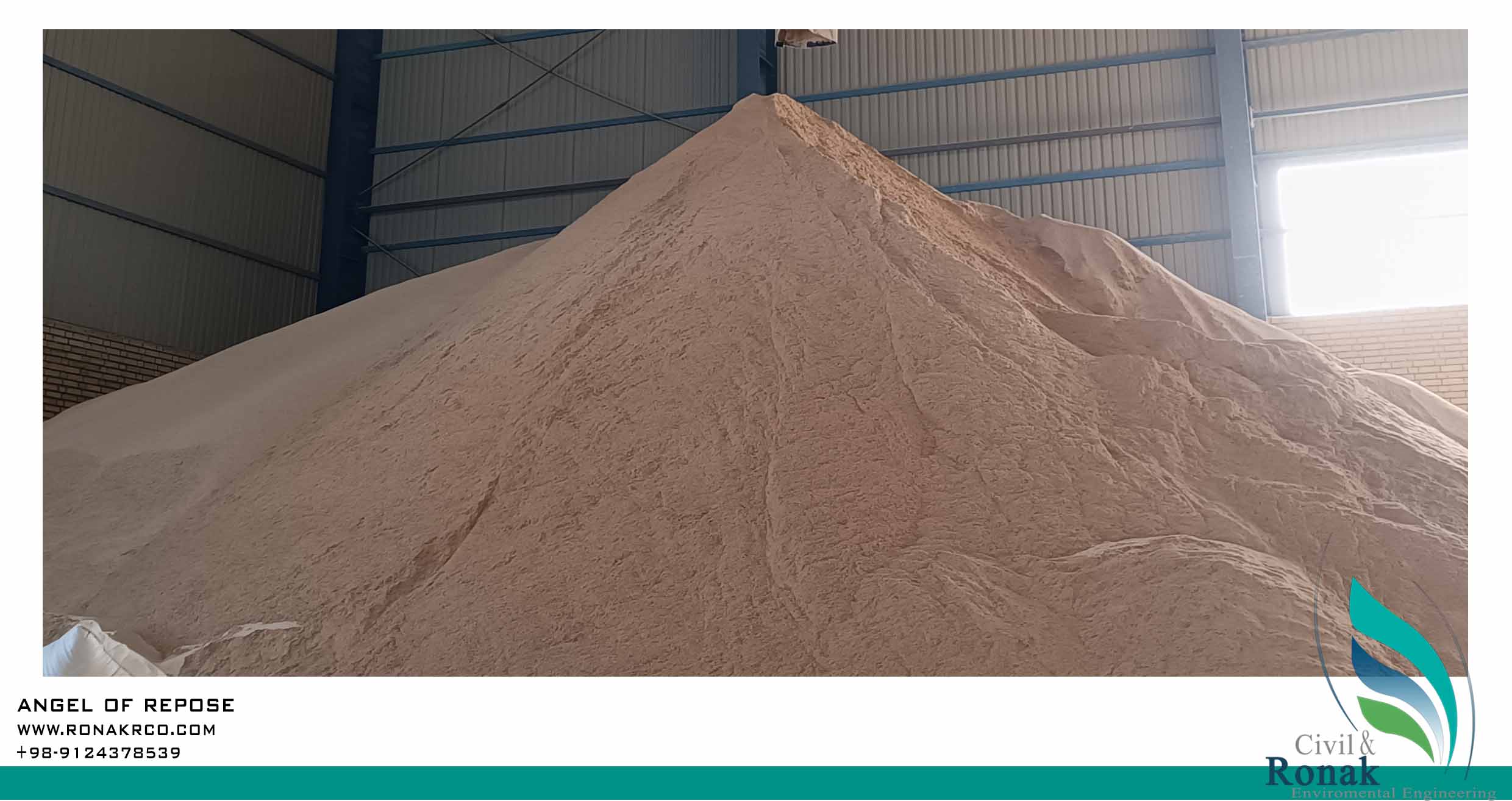

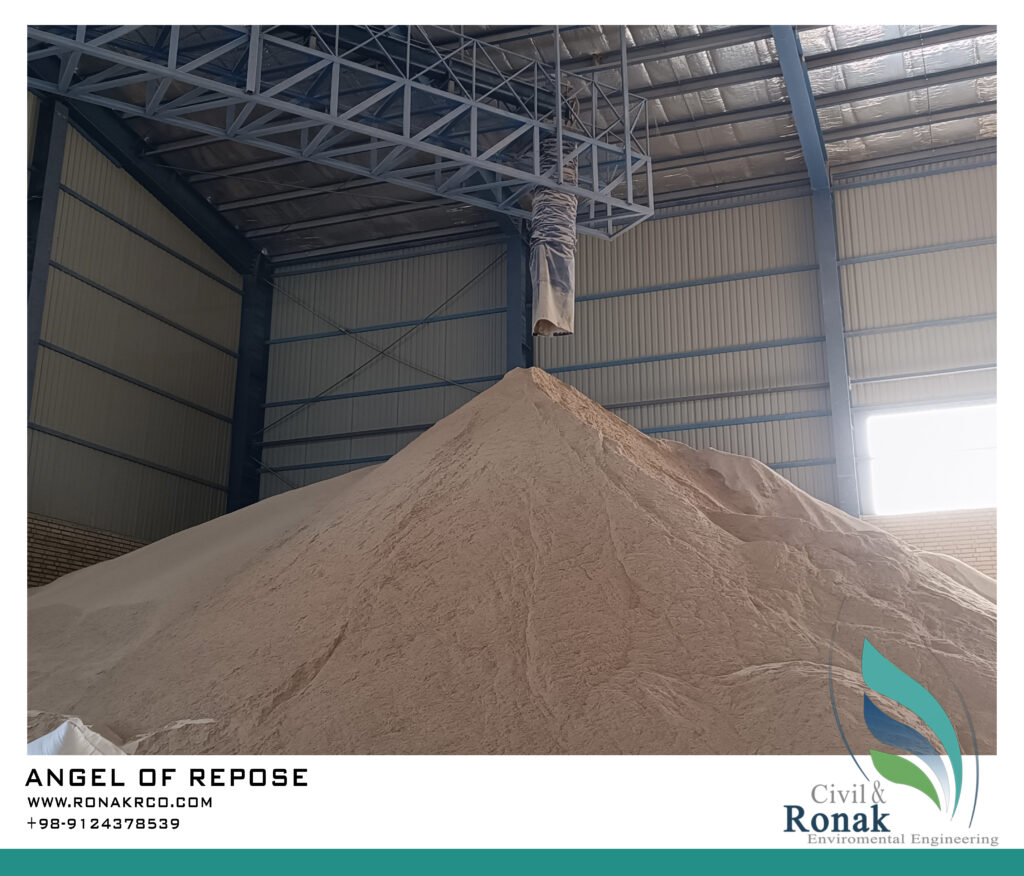

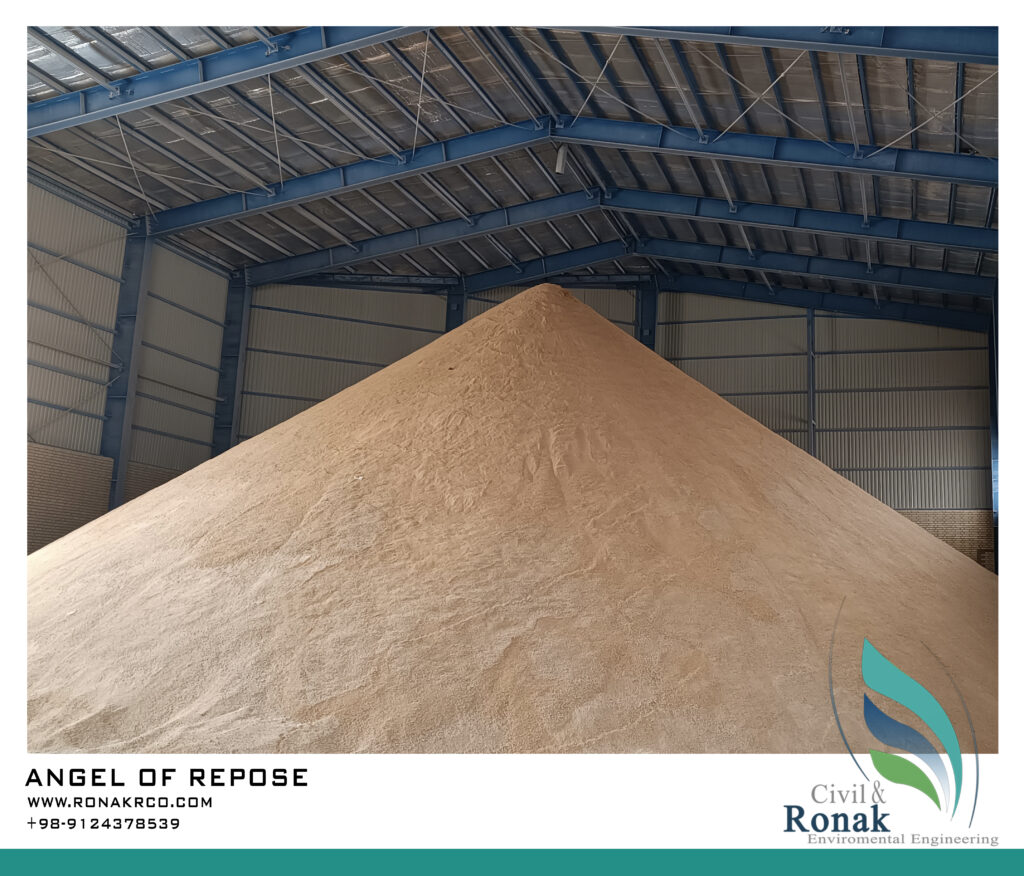

زاویه ریپوز یا “زاویه سکون”، بیشترین زاویه شیب نسبت به سطح افقی است که یک ماده دانهای یا فلهای (مانند غلات، پودرها یا مواد معدنی) میتواند بدون ریزش، لغزش یا ناپایداری روی هم انباشته شود.
در این حالت، ذرات دقیقاً در مرز حرکت قرار دارند؛ به این معنی که کوچکترین افزایش در زاویه شیب، منجر به لغزش یا سرریز شدن مواد میشود. در متون فنی، به شیب طبیعی تشکیل شده در توده مواد دانهای، Talus Slope گفته میشود که مستقیماً از زاویه ریپوز تبعیت میکند.
چرا محاسبه دقیق زاویه ریپوز در پروژههای صنعتی حیاتی است؟
عدم لحاظ کردن دقیق این زاویه در طراحی سیستمهای صنعتی میتواند منجر به شکست پروژه و هزینههای عملیاتی سنگین شود. مهمترین دلایل اهمیت آن عبارتند از:
- جلوگیری از تشکیل پلزدگی (Bridging): جلوگیری از قفل شدن مواد در خروجیها.
- تخلیه کامل سیلو: تضمین خروج حداکثری مواد بدون باقیماندگی در دیوارهها.
- افزایش راندمان تولید: حذف وقفههای ناشی از گرفتگی هاپرها و نوار نقالهها.
- ایمنی عملیاتی: جلوگیری از ریزش ناگهانی توده مواد در انبارهای روباز.
کاربردهای فنی زاویه ریزش در طراحی تجهیزات
مهندسان روناک صنعت رامونا در طراحی تجهیزات خود، زاویه ریپوز را به عنوان یک پارامتر پایه در بخشهای زیر لحاظ میکنند:
- طراحی شیب دیواره هاپر (Hopper Design): زاویه دیواره باید همواره بزرگتر از زاویه ریپوز ماده باشد تا تخلیه ثقلی به بهترین شکل انجام شود.
- طراحی مخروط انتهایی سیلو: تعیین دقیق زوایای مخروط برای جلوگیری از انسداد.
- انتخاب نوار نقاله: تاثیر مستقیم زاویه سکون بر تعیین ارتفاع بارگیری و عرض بهینه نوار نقاله.
- طراحی انبارهای روباز: پیشبینی دقیق فضای مورد نیاز و پایداری توده مواد.
عوامل مؤثر بر زاویه سکون (Angle of Repose)
زاویه ریپوز یک مقدار ثابت نیست و بسته به نوع ماده و شرایط محیطی تغییر میکند. عوامل کلیدی شامل موارد زیر است:
- خواص فیزیکی: اندازه ذرات، شکل (گرد یا گوشهدار) و زبری سطح آنها.
- شرایط محیطی: میزان رطوبت و ارتعاش محیط.
- چگالی ظاهری و شرایط بارگیری.
نکته مهندسی: مواد خشک و روان معمولاً زاویه ریپوز کوچکتری دارند، در حالی که مواد چسبنده با زاویه بزرگتری انباشته میشوند. به همین دلیل در پروژههای صنعتی، اندازهگیری آزمایشگاهی دقیق توصیه میشود.
صنایع نیازمند به تحلیل زاویه ریپوز
صنایع مختلفی که با جابجایی مواد فلهای سروکار دارند، بدون این محاسبات دچار چالش خواهند شد:
- صنایع معدنی و سیمان: جهت مدیریت انبارداری مواد معدنی.
- صنایع غذایی و کشاورزی: طراحی سیلوهای غلات و نگهداری دانههای روغنی.
- صنایع شیمیایی و فولاد: انتقال مواد پودری و گرانولی.
نکته مهندسی: مواد خشک و روان معمولاً زاویه ریپوز کوچکتری دارند، در حالی که مواد چسبنده با زاویه بزرگتری انباشته میشوند. به همین دلیل در پروژههای صنعتی، اندازهگیری آزمایشگاهی دقیق توصیه میشود.
صنایع نیازمند به تحلیل زاویه ریپوز
صنایع مختلفی که با جابجایی مواد فلهای سروکار دارند، بدون این محاسبات دچار چالش خواهند شد:
- صنایع معدنی و سیمان: جهت مدیریت انبارداری مواد معدنی.
- صنایع غذایی و کشاورزی: طراحی سیلوهای غلات و نگهداری دانههای روغنی.
- صنایع شیمیایی و فولاد: انتقال مواد پودری و گرانولی.
طراحی هاپر تخلیه برای سیستم ذخیره سازی مواد فله
براساس زاویه ریپوز میتوان در انواع صنایع مانند خوراک دام -غلات – سیمان و.. زاویه قیف سیلوهای هاپر دار و یا قیف چاله تخلیه مواد را با دقت بالا طراحی کرد .لذا زاویه ریپوز از مهمترین پارامترها در طراحی سیستم های ذخیره سازی و انتقال مواد فله میباشد
جمعبندی
زاویه ریپوز صرفاً یک مفهوم تئوریک نیست؛ بلکه شاخصی است که عملکرد سیستم، طول عمر تجهیزات و ایمنی انبار را تضمین میکند. طراحی صحیح بر اساس این پارامتر، از بروز انسداد و هزینههای تعمیرات جلوگیری کرده و بهرهوری خط تولید را به حداکثر میرساند.
