راهکارهای تخصصی مدیریت و بهینهسازی سیستمهای ذخیرهسازی مواد فله
راهکارهای تخصصی مدیریت و بهینهسازی سیستمهای ذخیرهسازی مواد فله
شرکت روناک صنعت رامونا
ترجمه و گردرآوری :حامدزندوکیلی
کارشناس مهندس عمران
سیستمهای ذخیرهسازی مواد فله در صنایع مختلف همواره با چالشهایی نظیر پلزدگی، تونلزنی، قیفی شدن جریان، گرفتگی خروجی، توده شدن مواد و تجمع مواد بر دیواره سیلوها مواجه هستند. این مشکلات علاوه بر کاهش راندمان تولید، میتوانند موجب افزایش هزینههای نگهداری، افت کیفیت محصول، توقف خطوط تولید و حتی آسیبهای سازهای به سیلوها شوند.
برخی از مهمترین خدمات و راهکارهای قابل ارائه توسط این شرکت عبارتند از:
- عارضهیابی و تحلیل مشکلات تخلیه مواد در سیلوها
- طراحی و اصلاح سیستمهای ذخیرهسازی بر مبنای Mass Flow
- ارائه راهکار برای رفع مشکلات Arching ،Ratholing و Funneling
- بهینهسازی طراحی قیف، خروجی و مسیر انتقال مواد
- انتخاب و تأمین تجهیزات کمکجریان شامل ویبراتورها، ایرپد، شاک بلاستر و سیستمهای هوادهی
- مشاوره در کنترل رطوبت، دما و جلوگیری از Caking
- بازرسی فنی و ارائه برنامههای نگهداری پیشگیرانه سیلوها
- بهبود راندمان تخلیه و کاهش توقفات عملیاتی
- ارائه راهکارهای افزایش ایمنی و کاهش تنشهای سازهای در سیلوها
هدف روناک صنعت رامونا ارائه راهکارهای مهندسی کاربردی برای افزایش بهرهوری، کاهش هزینههای عملیاتی و ارتقای ایمنی در سیستمهای ذخیرهسازی مواد فله است.
مشکلات رایج تخلیه مواد فله در سیلوهای ذخیرهسازی
مشکلات تخلیه مواد در سیلوهای نگهداری مواد دانهای و پودری، از چالشهای متداول در صنایع مختلف به شمار میرود و میتواند بهطور مستقیم بر راندمان، ایمنی و کیفیت فرآیند ذخیرهسازی تأثیر بگذارد. این مشکلات معمولاً ناشی از طراحی نامناسب سیلو، ویژگیهای فیزیکی مواد و یا شیوههای نادرست بهرهبرداری و نگهداری هستند.
ضعف در جریان تخلیه مواد (Poor Flow) یکی از مهمترین معضلات در سازههای ذخیرهسازی مواد فله است که در صورت بیتوجهی، منجر به توقف تولید، کاهش ظرفیت مفید سیلو، افت کیفیت محصول و حتی آسیبهای سازهای خواهد شد. با انجام بازرسیهای دورهای، طراحی اصولی و مدیریت صحیح بهرهبرداری میتوان از بروز بسیاری از این مشکلات جلوگیری کرد.

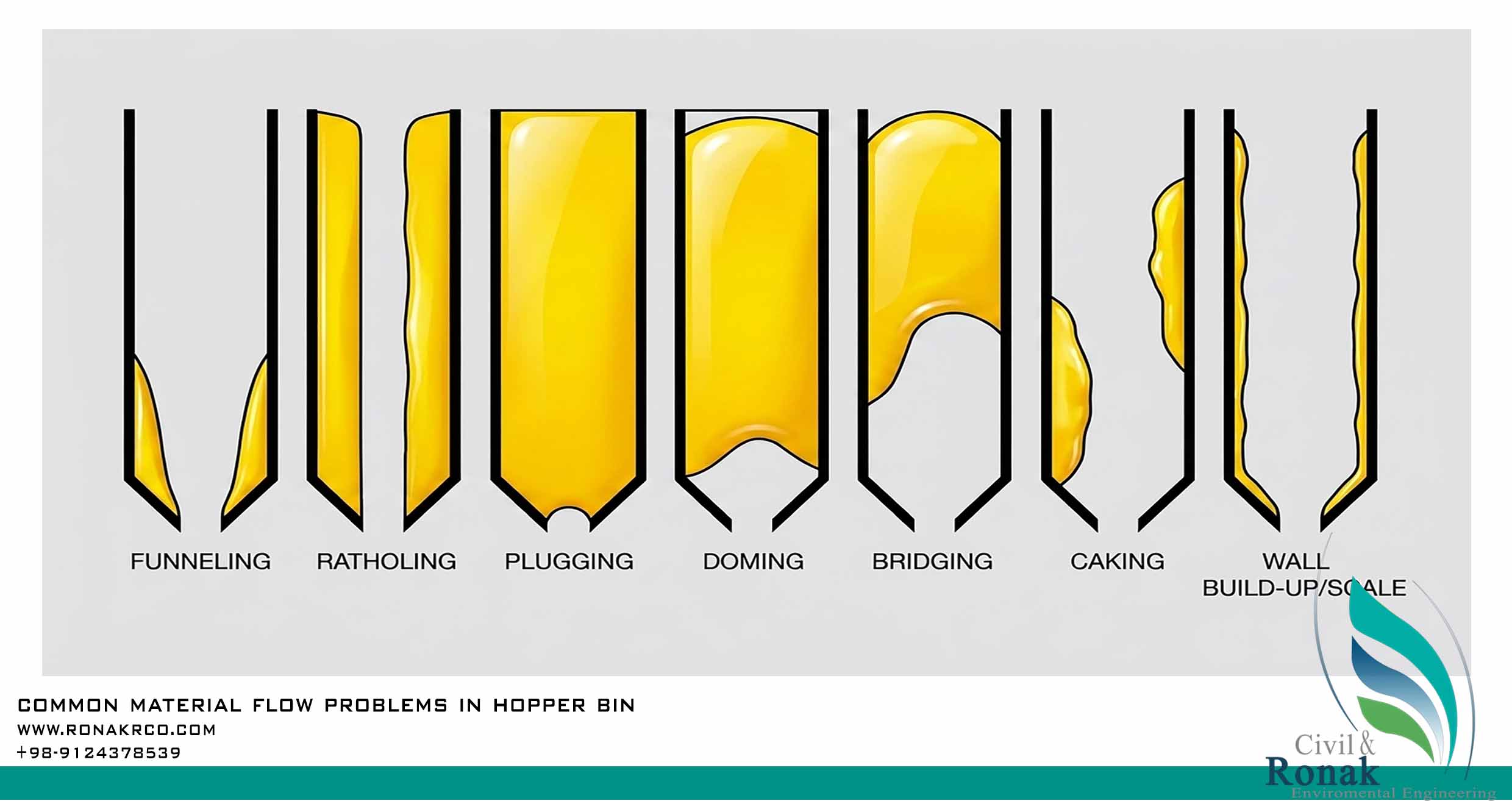

در ادامه، رایجترین مشکلات جریان مواد در سیلوها بررسی میشود:
۱– پلزدگی (Arching / Bridging)
پلزدگی زمانی رخ میدهد که ذرات مواد در داخل سیلو به یکدیگر قفل شده و ساختاری شبیه پل ایجاد کنند. این ساختار بهمرور به مانعی مقاوم تبدیل شده و مسیر حرکت مواد به سمت خروجی سیلو را مسدود میکند. در نتیجه، مواد بالای این پل دیگر قادر به حرکت و تخلیه نخواهند بود.
در صورت بیتوجهی، پدیده پلزدگی میتواند باعث وارد شدن فشارهای غیرمتعارف به دیواره سیلو و ایجاد خسارات سنگین سازهای شود؛ بهگونهای که در برخی موارد برای تخلیه مواد، ناچار به برش یا شکافتن بدنه سیلو خواهند شد.
مهمترین دلایل ایجاد پلزدگی:
- جریانپذیری ضعیف مواد و چسبندگی بالا
- طراحی نامناسب یا غیراستاندارد خروجی سیلو
- زبری و ناهمواری سطوح داخلی بدنه سیلو
۲– تونلزنی (Rat holing)
این پدیده زمانی ایجاد میشود که مواد تنها از بخش مرکزی سیلو تخلیه شده و در اطراف دیوارهها باقی بمانند. در نتیجه، یک کانال باریک عمودی در مرکز سیلو تشکیل میشود، در حالیکه حجم زیادی از مواد به دیوارهها چسبیده و راکد باقی میمانند.
تداوم این وضعیت موجب فشرده شدن مواد بر روی دیوارهها، ایجاد تودههای سخت (Caking) و کاهش ظرفیت مفید سیلو خواهد شد.
عوامل اصلی ایجاد Ratholing:
- اصطکاک داخلی بالای مواد
- استفاده نامناسب از تجهیزات کمکی جریان، چه از نظر کیفیت و چه محل نصب
۳– قیفی شدن جریان (Funneling)
قیفی شدن یکی از رایجترین الگوهای نامناسب جریان در سیلوها است. در این حالت، مواد تنها از یک کانال مرکزی بالای خروجی تخلیه میشوند و بخش عمدهای از مواد در امتداد دیوارهها بدون حرکت باقی میمانند.
این وضعیت میتواند باعث کاهش راندمان تخلیه، افت کیفیت مواد، ایجاد تنشهای نامتقارن در بدنه سیلو و حتی آسیبهای سازهای شود.
پیامدهای جریان قیفی:
- عبور مواد فقط از یک مسیر محدود
- ماندگاری و فشرده شدن مواد در دیوارهها
- افزایش احتمال ایجاد Ratholing
- جدایش مواد و افت یکنواختی محصول
- دشواری در تخلیه کامل سیلو
- نیاز به مداخله دستی یا تجهیزات مکانیکی کمکی
دلایل اصلی ایجاد Funneling
الف) طراحی نامناسب سیلو
- زاویه کم شیب قیف
- ابعاد یا محل نامناسب خروجی
- زبری و ناهمواری سطوح داخلی
ب) ویژگیهای مواد
- چسبندگی و تراکمپذیری بالا
- جریانپذیری ضعیف در پودرهای ریز یا مواد مرطوب
ج) شرایط بهرهبرداری
- روشهای نامناسب بارگیری که موجب جدایش مواد میشود
- عدم نظافت و نگهداری منظم سیلو
راهکارهای پیشگیری از Funneling
اصلاح طراحی سیلو
- طراحی بر مبنای جریان جرمی (Mass Flow)
- افزایش زاویه دیواره قیف (معمولاً بیش از ۶۰ درجه)
- استفاده از سطوح صاف و کماصطکاک مانند فولاد ضدزنگ
- طراحی قیف مخروطی یا گوهای برای تخلیه یکنواخت
بهینهسازی خروجی
- افزایش ابعاد خروجی جهت جلوگیری از انسداد
- استفاده از چند خروجی در سیلوهای بزرگ
- نصب تجهیزات تغذیهکننده مانند اسکرو کانوایر یا روتاری ولو
استفاده از تجهیزات کمکی جریان
- ویبراتورها و لرزانندهها
- پدهای هوادهی و جتهای هوا
- شاک بلاسترها برای شکستن پل و مواد فشرده
کنترل ویژگیهای مواد
- انجام آزمونهای جریانپذیری
- بهبود خواص مواد از طریق خشککردن، اختلاط یا افزودن مواد روانکننده
پایش و نگهداری مستمر
- کنترل نحوه پر کردن سیلو
- نصب سیستمهای مانیتورینگ سطح
- بازرسی و تمیزکاری دورهای
۴– گرفتگی خروجی (Plugging)
در این حالت، مواد در ناحیه خروجی سیلو تجمع یافته و مسیر تخلیه را بهطور کامل مسدود میکنند. این انسداد معمولاً ناشی از فشردگی مواد، رطوبت بالا یا طراحی نامناسب خروجی است.
۵– گنبدی شدن (Doming)
گنبدی شدن نوعی دیگر از پدیده پلزدگی است که در آن مواد در بخش فوقانی خروجی سیلو ساختاری قوسی و پایدار ایجاد میکنند و مانع تخلیه مواد میشوند.
۶– توده شدن مواد (Caking)
توده شدن زمانی رخ میدهد که مواد فلهای در اثر رطوبت، فشار، تغییرات دمایی یا واکنشهای شیمیایی به یکدیگر چسبیده و تودههای سخت یا پوستهای تشکیل دهند. این تودهها جریان طبیعی مواد را مختل میکنند.
عوامل اصلی توده شدن مواد
رطوبت
- جذب رطوبت توسط مواد جاذب رطوبت (Hygroscopic)
- ایجاد میعان در اثر نوسانات دما
تغییرات دمایی
- اختلاف دمای شب و روز یا تغییرات فصلی
- ایجاد پل حرارتی و مهاجرت رطوبت
فشردگی مواد
- ماندگاری طولانی مواد تحت فشار لایههای بالایی
واکنشهای شیمیایی
- کریستالیزاسیون یا تغییرات شیمیایی مواد
- رشد آفات و شپشک در حضور رطوبت و گرما
اندازه و شکل ذرات
- ذرات ریز و نامنظم مستعد قفلشدگی و تجمع هستند
مشکلات طراحی سیلو
- تهویه نامناسب
- زوایای غیراستاندارد دیوارهها
روشهای پیشگیری از Caking
کنترل رطوبت
- استفاده از رطوبتگیر و هوای خشک
- آببندی مناسب سیلو
مدیریت دما
- عایقکاری سیلو
- کنترل دمای محیط ذخیرهسازی
طراحی مناسب سیلو
- استفاده از دیوارههای شیبدار و سطوح صاف
- نصب تجهیزات کمکجریان
پایش و نگهداری
- بازرسی دورهای
- استفاده از سنسورهای سطح و پایش جریان
مدیریت مواد
- گردش مناسب مواد در سیلو
- استفاده از مواد ضدکلوخه (Anti-Caking Agents)
سیستمهای هوادهی
- نصب تجهیزات سیالسازی مواد برای جلوگیری از تراکم
روشهای مقابله با توده شدن
- استفاده از ویبراتورها و چکشهای پنوماتیک
- بهکارگیری شاک بلاستر و نازلهای هوا
- مداخله دستی با رعایت کامل الزامات ایمنی
- استفاده از افزودنیهای ضدکلوخه
در مجموع، پیشگیری از توده شدن مواد نیازمند ترکیبی از طراحی مهندسی صحیح، شناخت رفتار مواد و کنترل شرایط محیطی است.
۷– تجمع مواد بر دیواره سیلو (Wall Build-up / Scale)
تجمع مواد بر روی دیواره داخلی سیلو باعث کاهش ظرفیت مفید ذخیرهسازی، اختلال در الگوی تخلیه و افزایش احتمال ایجاد گرفتگی و جریان نامتقارن میشود. این پدیده معمولاً ناشی از رطوبت، چسبندگی مواد، زبری سطوح داخلی و یا ضعف در طراحی سیستم تخلیه است.
بازرسی مستمر، نظافت دورهای و استفاده از پوششها یا تجهیزات مناسب میتواند از ایجاد این مشکل جلوگیری کند.
شرکت روناک صنعت رامونا با بهرهگیری از دانش فنی، تجربه عملیاتی و رویکرد مهندسی، خدمات تخصصی مشاوره، عارضهیابی و ارائه راهکارهای بهینه در حوزه سیستمهای ذخیرهسازی و انتقال مواد فله را ارائه میدهد.
خدمات این شرکت شامل بررسی و تحلیل مشکلات جریان مواد در سیلوهای ذخیرهسازی، ارزیابی طراحی سازه و سیستم تخلیه، بهینهسازی هندسه قیف و خروجیها، انتخاب و طراحی تجهیزات کمکجریان و ارائه راهکارهای کنترلی جهت جلوگیری از ایجاد انسداد و توده شدن مواد میباشد.
روناک صنعت رامونا با شناخت دقیق رفتار مواد دانهای و پودری، راهکارهایی متناسب با ویژگیهای هر ماده و شرایط بهرهبرداری ارائه میکند تا جریان یکنواخت، تخلیه کامل و عملکرد ایمن سیلوها تضمین شود.
