شیر روتاری یا باریز | Rotary Valve

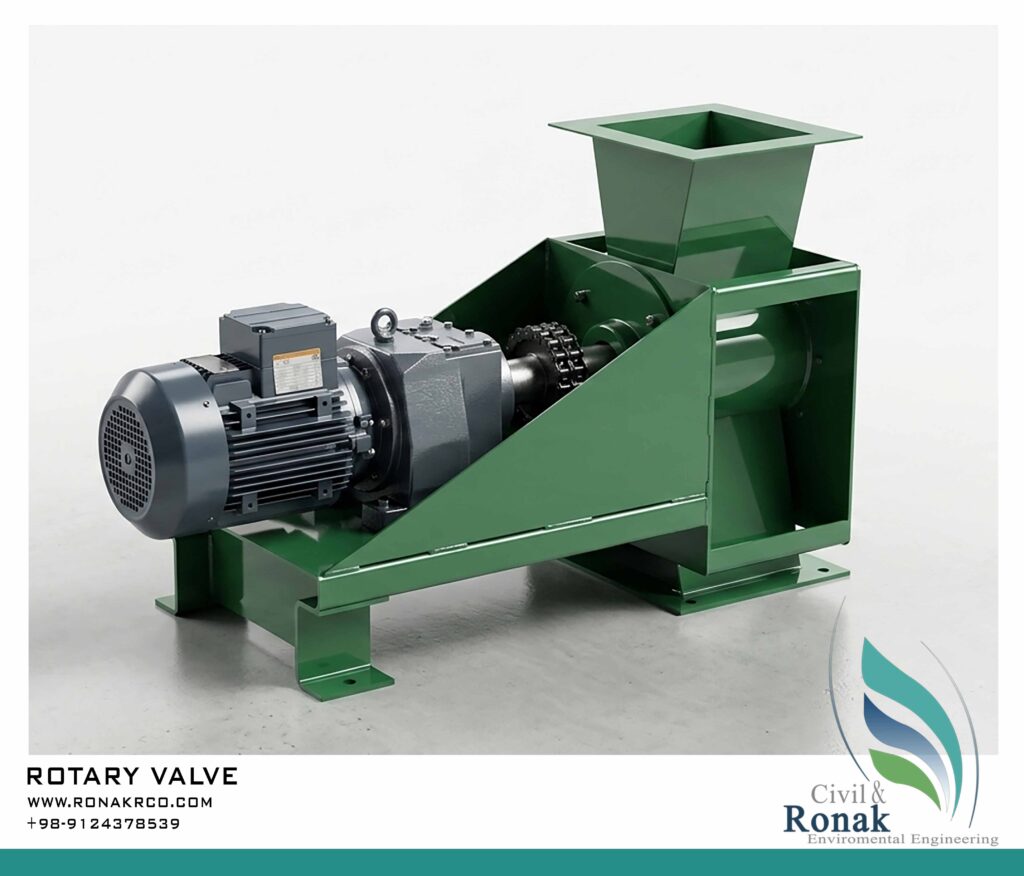

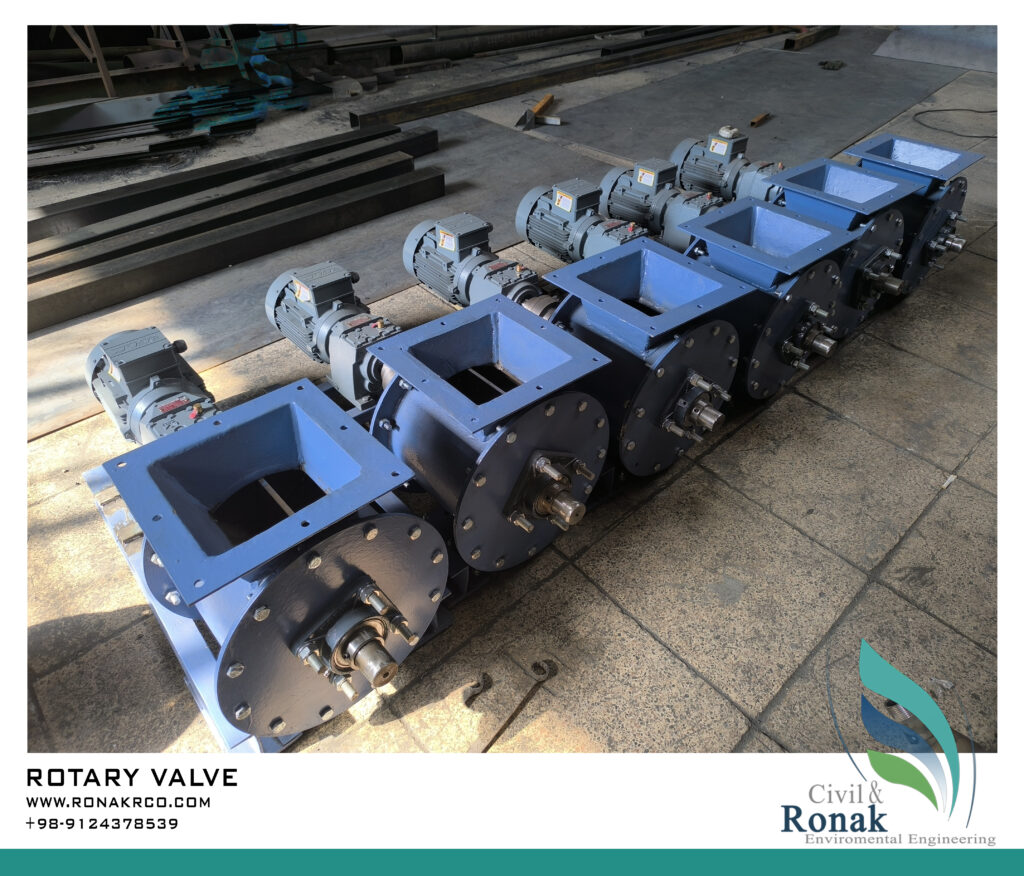

شیر روتاری یا باریز (Rotary Valve / Rotary Airlock) یکی از تجهیزات فشرده و مکانیکی برای انتقال پیوسته مواد دانه‌ای و پودری (Bulk Powders or Granules) در سیستم‌هایی است که انتقال مواد در آن‌ها تحت جریان ثقلی انجام می‌شود. این تجهیز به دلیل ساختار ساده، قابلیت اطمینان بالا و کاربردهای متنوع، در صنایع مختلفی مانند سیمان، صنایع غذایی، پتروشیمی، داروسازی و صنایع معدنی مورد استفاده قرار می‌گیرد. طبق تعریف، شیر روتاری یک ماشین مکانیکی ساده است که به جز مجموعه درایو، تنها یک قطعه متحرک به نام روتور دارد. این تجهیز شامل یک ورودی (Inlet) برای دریافت مواد و یک خروجی (Outlet) برای تخلیه مواد است و با چرخش روتور، انتقال مواد به صورت پیوسته انجام می‌شود.

کاربردهای شیر روتاری (Rotary Valve)

با وجود سادگی ساختار، شیرهای روتاری دارای کاربردهای متعددی در سیستم‌های انتقال مواد هستند، از جمله:

کنترل جریان مواد به صورت ثابت یا متغیر در خطوط انتقال
ایجاد قفل هوا (Airlock) و کنترل اختلاف فشار بین ورودی و خروجی در سیستم‌های خلأ یا فشار
استفاده در سیستم‌های ضد انفجار برای افزایش ایمنی فرآیند
عملکرد در سیستم‌های جلوگیری از انتشار شعله (Flame Isolation)
آب‌بندی و جلوگیری از انتشار گرد و غبار در سیستم‌های انتقال مواد پودری

نکات مهم در طراحی شیر روتاری (Rotary Valve Design)

در هنگام طراحی یا انتخاب شیر باریز روتاری، به ویژه در سیستم‌های دارای قفل هوا (Airlock Systems)، لازم است محدودیت‌ها و نکات زیر در نظر گرفته شود:

شیر روتاری خود تولیدکننده جریان نیست و تنها به اندازه مواد ورودی، خروجی خواهد داشت.
تمامی انواع شیرهای روتاری مقداری نشتی هوا یا گاز دارند؛ حتی در شرایطی که اختلاف فشار وجود نداشته باشد. این موضوع می‌تواند بر عملکرد سیستم و جریان مواد تأثیر بگذارد، به‌خصوص زمانی که فشار گاز در قسمت پایین شیر بیشتر باشد.
افزایش تعداد پره‌های روتور ممکن است باعث پیچیده‌تر شدن عملکرد سیستم و کاهش راندمان شود.
افزایش اختلاف فشار بین ورودی و خروجی می‌تواند باعث کاهش راندمان پر شدن محفظه‌های روتور شود.

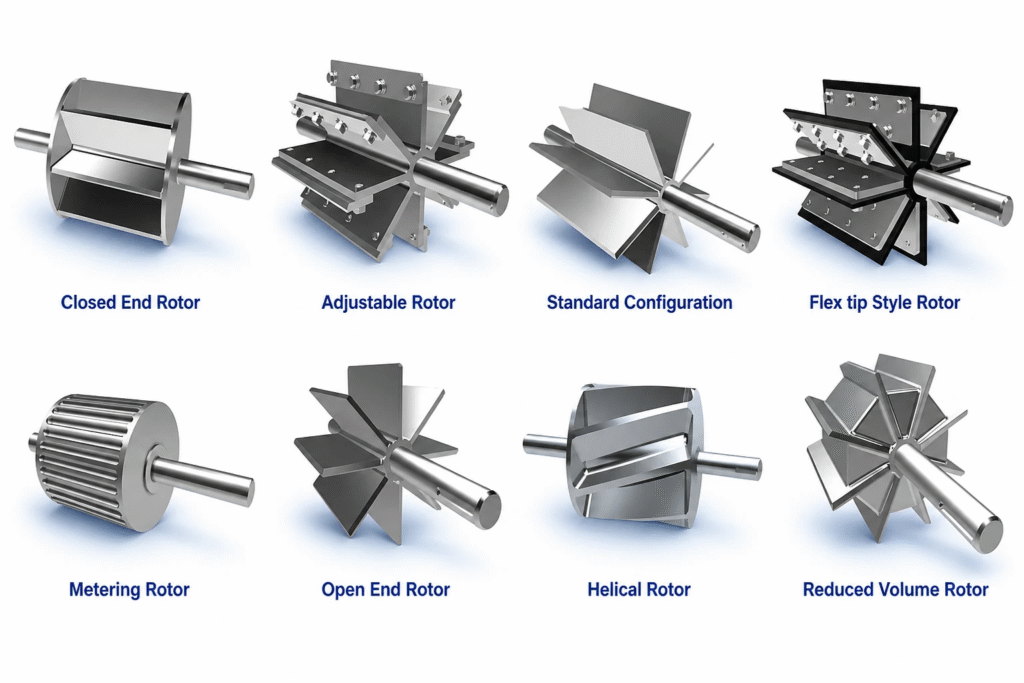

انواع شکل پره (Vane) در شیرهای روتاری

شکل و نوع روتور در عملکرد شیر روتاری نقش بسیار مهمی دارد. برخی از رایج‌ترین انواع روتورها عبارتند از:

1- پره استاندارد (Standard Configuration)

رایج‌ترین نوع روتور در شیرهای روتاری است. در این طراحی معمولاً ۸ پره (۴ پره در هر طرف) وجود دارد که برای طیف وسیعی از کاربردها مناسب است. در برخی طراحی‌ها، روتورهای ۶، ۱۰ یا ۱۲ پره نیز ساخته می‌شوند.

2-. روتور با انتهای بسته (Closed End Rotor)

این نوع طراحی برای محافظت از یاتاقان خارجی (Outboard Bearing) در برابر مواد ساینده استفاده می‌شود. همچنین در انتقال مواد ورقه‌ای یا تراشه‌ای به کاهش احتمال گیر کردن مواد بین روتور و بدنه کمک می‌کند.

3- روتور با تیغه قابل تنظیم (Adjustable Rotor)

در سیستم‌هایی که مواد با سایش متوسط منتقل می‌شوند، لبه تیغه‌ها ممکن است سریع‌تر فرسوده شوند. در این نوع روتور، امکان تنظیم یا تعویض آسان تیغه‌ها برای افزایش عمر تجهیزات فراهم شده است.

4- روتور با تیغه منعطف (Flex Tip Rotor)

این نوع شیر روتاری برای انتقال مواد فیبری، پولکی یا تراشه‌ای طراحی شده و به دلیل انعطاف تیغه‌ها، احتمال گیرکردن مواد کاهش می‌یابد.

5- روتور مدرج (Metering Rotor)

زمانی که مقادیر کم یا نمونه‌های آزمایشگاهی از مواد نیاز به انتقال داشته باشند، از این نوع روتور برای دقت بیشتر در اندازه‌گیری دبی مواد استفاده می‌شود.

6- روتور مارپیچی (Helical Rotor) در این طراحی، پره‌ها به صورت مارپیچ قرار دارند تا جریان انتقال مواد یکنواخت‌تر شود و ضربه‌های ناشی از تخلیه ناگهانی مواد کاهش یابد.

7- روتور با حجم کاهش‌یافته (Reduced Volume Rotor)

این نوع روتور برای کاهش دبی حجمی انتقال مواد طراحی شده و بیشتر در سیستم‌های توزین پیوسته (Continuous Weighing Systems) استفاده می‌شود.

جمع بندی

شیر روتاری یا باریز یکی از مهم‌ترین تجهیزات در سیستم‌های انتقال مواد پودری و دانه‌ای محسوب می‌شود. انتخاب صحیح نوع روتور، تعداد پره‌ها و طراحی مناسب آن می‌تواند تأثیر قابل توجهی بر راندمان انتقال مواد، کنترل جریان، کاهش نشتی هوا و ایمنی فرآیند داشته باشد. به همین دلیل در طراحی و انتخاب این تجهیز باید شرایط فرآیندی، نوع ماده و اختلاف فشار سیستم به دقت بررسی شود.

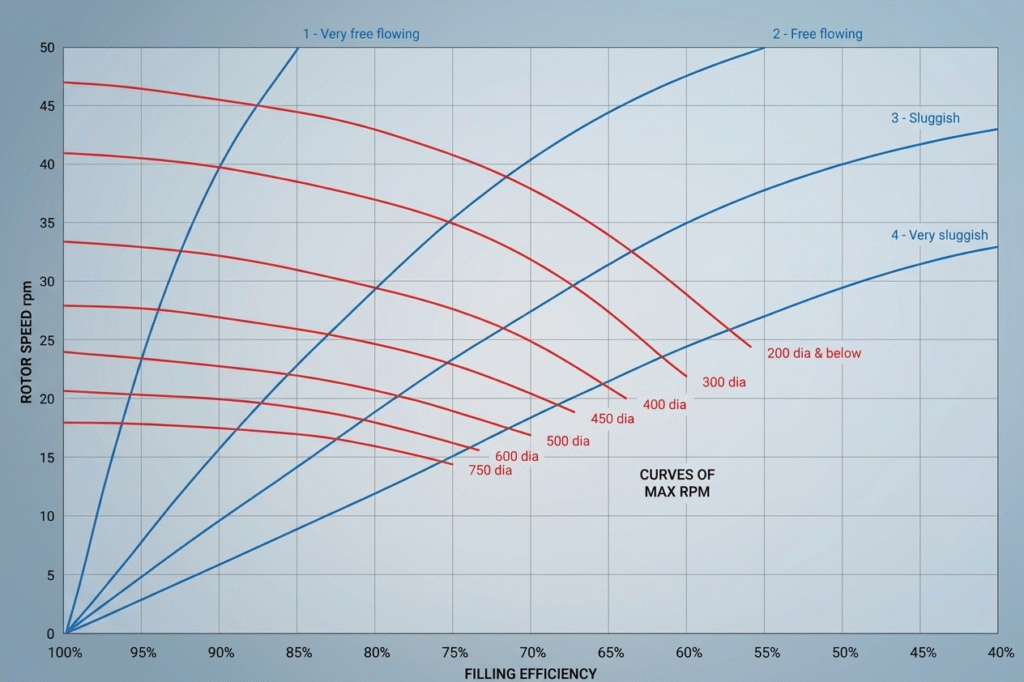

نمودار مربوط به راندمان روتور

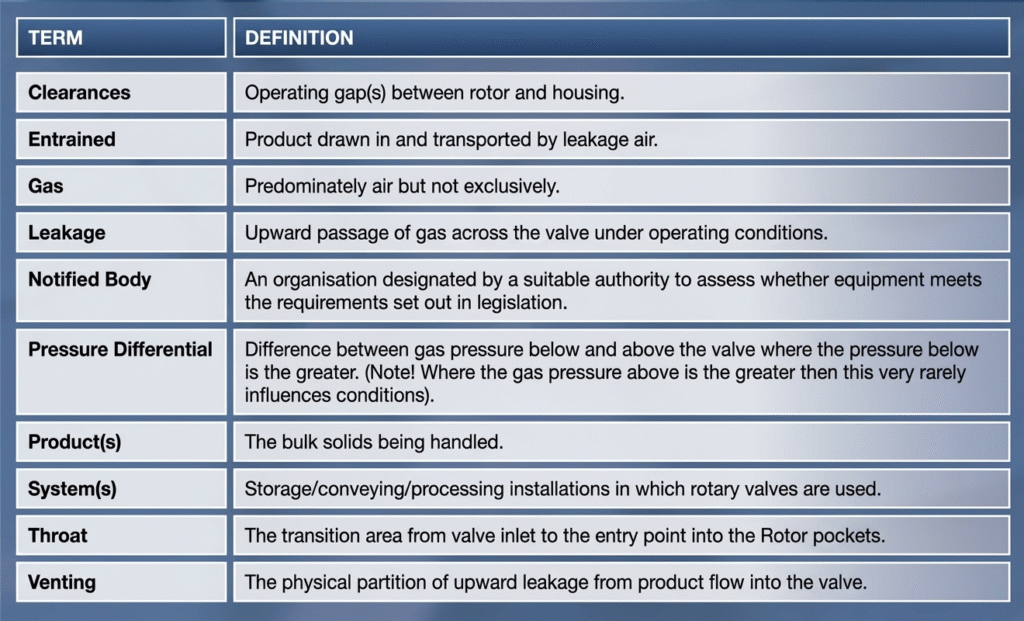

لغت نامه تخصصی اصطلاحات شیر باریز

ایرلاک دقیقاً یعنی چه؟

ایرلاک یعنی:

مواد (پودر یا گرانول) از سیلو خارج شوند
ولی هوا نتواند در جهت مخالف یا موافق جریان حرکت کند.

کارکرد ایرلاک زمانی اهمیت دارد که:

بالادست سیلو یا هاپر با فشار اتمسفری یا کم
پایین‌دست سیستم انتقال پنوماتیکی، سیکلون یا فیلتر با فشار مثبت یا منفی کار می‌کند

اگر ایرلاک وجود نداشته باشد:

هوا وارد سیلو می‌شود >>> ریزش مواد مختل می‌شود
یا هوا از سیلو نشت می‌کند >>> عملکرد پنوماتیک به هم می‌ریزد.
گرد و غبار منتشر می‌شود.

برای اینکه در روتاری ولو «ایرلاک» اجرا شود، چه ساختاری لازم است؟

برای عملکرد ایرلاک، چند ویژگی ساختاری ضروری است:

1- تلورانس بسیار کم بین روتور و بدنه

فاصله باید حدود ۰٫۱ تا ۰٫۳ میلی‌متر باشد.
هر چه فاصله کمتر باشد،
✔ نشت هوا کم‌تر
✔ کیفیت ایرلاک بهتر

اگر فاصله زیاد باشد:
❌ هوا از کناره‌ها عبور می‌کند
❌ ایرلاک از کار می‌افتد

2- روتور چندپره‌ای با حفره‌های دقیق

روتاری ولو معمولاً 6 یا 8 پره دارد.
پره‌ها باید:

کاملاً صاف باشند
لبه‌ها تماس نزدیک با دیواره داشته باشند
جنس مناسب برای سایش داشته باشند

این ساختار باعث می‌شود هر حفره مواد را پر کند ولی مانع عبور هوا شود.

3-استفاده از آب‌بند مناسب در دو طرف محور روتور

در دو سمت شفت روتور باید از آب‌بندهای باکیفیت مثل:

لپ‌سیل (Labyrinth Seal)
نیوپکینگ
سیل مکانیکی در مدل‌های صنعتی
استفاده شود تا هوا از قسمت دماغه شفت نشت نکند.

4- بدنه و روتور ماشین‌کاری دقیق (Precision Machining)

هرگونه تاب‌برداشتگی یا ناهمواری در:

بدنه
روتور
پره‌ها

باعث نشت هوا می‌شود و ایرلاک را از بین می‌برد.

5- سرعت مناسب روتور

اگر سرعت زیاد باشد:

مواد پر نمی‌شوند
جریان هوا افزایش می‌یابد
ایرلاک ضعیف می‌شود

سرعت معمول: ۸ تا ۲۵ RPM

6- کراس-شکاف یکنواخت حفره‌ها

دهانه‌های هر تیغه باید حجم مشخص و ثابت داشته باشند تا:

خروجی یکنواخت باشد
حفره‌ها هوا را کمتر جابجا کنند

این ثبات حجمی یکی از اصول ایرلاک است.

جمع‌بندی ساده:

برای اینکه ایرلاک درست عمل کند باید:

مورد	اهمیت
فاصله کم بین روتور و بدنه	مهم‌ترین عامل جلوگیری از نشت هوا
پره‌های دقیق و بدون تاب	ایجاد آب‌بندی دینامیک
آب‌بند شفت باکیفیت	جلوگیری از نشت جانبی هوا
سرعت مناسب روتور	جلوگیری از دمش هوا
ساخت دقیق و ماشین‌کاری خوب	کلید عملکرد صحیح ایرلاک

آیا در سیلوهایی که به صورت مکانیکی با بالابر پر میشوند نیاز به ایرلاک هست ؟

پاسخ کوتاه

در سیلوهایی که فقط با بالابر مکانیکی (الواتور کاسه‌ای، اسکرو، نوار نقاله و …) پر می‌شوند و هیچ نوع جریان هوای فشاری یا مکشی در مسیر وجود ندارد، معمولاً نیاز به ایرلاک نیست.
اما در برخی شرایط، داشتن روتاری ولو با عملکرد ایرلاک باز هم ضروری یا مفید می‌شود.
دقیق تر اینکه، اگر سیستم شما این ویژگی‌ها را دارد:
پر شدن سیلو فقط مکانیکی است (بدون دمنده هوا، وکیوم، بلوئر، خط پنوماتیک) هنگام تخلیه هم سیستم انتقال پنوماتیکی استفاده نمی‌شود خروج پودر فقط با اسکرو، شوت، فیدر ویبره‌ای، یا گراویتی انجام می‌شود اختلاف فشار بین بالادست و پایین‌دست سیلو وجود ندارد.

در این حالت:

هوا هیچ مزاحمتی برای ریزش یا تخلیه مواد ایجاد نمی‌کند
بنابراین ایرلاک ضروری نیست
یک فیدر معمولی کفایت می‌کند

نتیجه:
برای سیلوی مکانیکی اگر فشار هوا وارد سیستم نمی‌شود → معمولاً نیاز به ایرلاک نداریم

چه زمانی با وجود بالابر مکانیکی باز هم باید ایرلاک نصب شود؟

در این وضعیت‌ها روتاری ولو با خاصیت ایرلاک لازم است:

1- اگر زیر سیلو سیستم پنوماتیک نصب باشد

مثلاً:

انتقال مواد توسط لاین هوا
سیکلون پایین سیلو
وکیوم لودر یا مکنده
بلوئر هوادهی در مسیر خروج

در این صورت اختلاف فشار ایجاد می‌شود.
➡ بدون ایرلاک جریان هوا وارد سیلو یا به بیرون نشت می‌کند
➡ افت راندمان و گردوغبار ایجاد می‌شود

2- اگر سیلو فیلتر کیسه‌ای فعال (Bag Filter) داشته باشد

در سیلوهایی که فیلتر پالس‌جت روی سقف نصب است، هنگام تخلیه پالس‌ها ممکن است هوا از مسیر خروج به بالا کشیده شود.

➡ روتاری ولو نقش جلوگیری از برگشت هوا را دارد.

3-اگر بخواهیم دبی خروجی مواد یکنواخت و کنترل‌شده باشد

حتی بدون نیاز به ایرلاک، بعضی مواقع روتاری ولو استفاده می‌شود چون:

دبی حجمی ثابت می‌دهد
پودر را یکنواخت تغذیه می‌کند
خروجی را کنترل‌پذیر می‌کند

این یک کاربرد فیدری است، نه لزوماً ایرلاک.

4- وقتی پودر دارای رفتار ریزشی نامنظم است

مثلاً:

آرد
نشاسته
پودر PVC
پودرهای فوق‌ریز

این مواد گاهی در خروجی «پل» می‌زنند.
روتاری ولو باعث خروج پایدار می‌شود، حتی اگر ایرلاک در اولویت نباشد.

وضعیت	نیاز به ایرلاک؟	توضیح
پر شدن سیلو فقط مکانیکی و تخلیه بدون هوا	❌ نیاز ندارد	بدون اختلاف فشار
تخلیه با سیستم پنوماتیک	✔ نیاز دارد	جلوگیری از نشت هوا
وجود سیکلون، فیلتر یا بلوئر پایین سیلو	✔ نیاز دارد	ایجاد درزگیر هوا
نیاز به دبی دقیق و یکنواخت	⚠ بستگی دارد	ممکن است روتاری ولو بدون ایرلاک استفاده شود
پودرهای مشکل‌زا در ریزش	⚠ مفید است	عملکرد فیدری مهم‌تر از ایرلاک
