اسکرو فیدر | Screw Feeder

راهکار دقیق تغذیه مواد فله‌ای روناک صنعت رامونا
معرفی اسکرو فیدر: کنترل دقیق دبی مواد در فرآیندهای صنعتی

اسکرو فیدرها (Screw Feeder)راه‌حلی تخصصی برای اندازه‌گیری دقیق مواد فله‌ای هستند. این تجهیزات حیاتی، که معمولاً در ابتدای خطوط تولید نصب می‌شوند، امکان کنترل ظرفیت و نرخ تغذیه مواد را با دقت بالا فراهم می‌آورند. شرکت روناک صنعت رامونا با بهره‌گیری از فناوری‌های پیشرفته، اسکرو فیدرهایی تولید می‌کند که با درایوهای سرعت متغیر، دقت اندازه‌گیری را بهبود بخشیده و طیف گسترده‌ای از نرخ‌های تغذیه را پوشش می‌دهند. این تجهیزات با در نظر گرفتن مواد ساخت متنوع و پیکربندی‌های مختلف، برای پاسخگویی به نیازهای خاص هر صنعت طراحی شده‌اند.

ورودی Flood Loaded: تضمین یکنواختی و پایداری عملکرد

یکی از ویژگی‌های کلیدی اسکرو فیدرها، ورودی Flood Loaded (100%) آن‌ها است. این مشخصه تضمین می‌کند که مواد به طور مداوم و پیوسته به داخل اسکرو تغذیه شوند، که منجر به دبی خروجی پایدار و عملکرد قابل اطمینان دستگاه می‌گردد. اسکرو فیدر معمولاً مستقیماً به یکی از اجزای زیر متصل می‌شود:

هاپر:(Hopper) ایده‌آل برای ذخیره‌سازی موقت با ظرفیت محدود، معمولاً با طراحی مربعی یا مستطیلی و کف شیب‌دار.
بِین :(Bin)برای ظرفیت ذخیره‌سازی بیشتر، مشابه هاپر طراحی شده اما با ابعاد بزرگتر.
سیلو(Silo): با طراحی استوانه‌ای و کف مخروطی Mass-Flow) )برای ذخیره‌سازی حجیم مواد.

عوامل حیاتی در طراحی و تولید اسکرو فیدر توسط روناک صنعت رامونا

انتخاب و طراحی صحیح اسکرو فیدر بر اساس پارامترهای فنی، نقش بسزایی در موفقیت فرآیند دارد. روناک صنعت رامونا در تولید اسکرو فیدرها، به عوامل زیر توجه ویژه‌ای دارد:

۱. ویژگی‌های مواد فله‌ای

خصوصیات جریان: تحلیل رفتار مواد (مانند سیالیت، چسبندگی) در شرایط ذخیره‌سازی و اندازه‌گیری.
چگالی: تعیین وزن حجمی مواد در حالت‌های مختلف.
اندازه ذرات: بررسی ابعاد ذرات و نیاز به تحلیل صفحه‌نمایش (Screen Analysis).

۲. پارامترهای فرآیندی

ظرفیت و نرخ تغذیه: محاسبه حداکثر و حداقل دبی مورد نیاز فرآیند.
ابعاد ورودی و طول اسکرو: تعیین عرض و طول دهانه ورودی و همچنین طول کلی دستگاه.
ارتفاع مواد: در نظر گرفتن ارتفاع مخزن ذخیره‌سازی (هاپر، بن، سیلو).

۳. بهینه‌سازی طول اسکرو فیدر

در بسیاری از کاربردها، استفاده از اسکرو فیدرهایی با طول کمتر از 20 فوت ارجحیت دارد. این امر به دلیل کاهش نیاز به بلبرینگ‌های نگهدارنده داخلی است که می‌تواند هزینه‌های نگهداری و پیچیدگی سیستم را کاهش دهد. در نهایت، یک اسکرو فیدر کوتاه، مواد را به طور موثر به نقاله‌های اسکرو یا مراحل بعدی فرآیند منتقل می‌سازد.

انواع اسکرو فیدر: انتخاب بهینه برای انتقال مواد فله‌ای
روناک صنعت رامونا

اسکرو با گام متغیر یا پله‌ای (Variable or Stepped Pitch Screw)
اسکرو فیدرهای تخصصی: قطر مخروطی بیرونی و جریان جرمی (Mass Flow)

انواع اسکرو فیدر:

انتخاب بهینه برای انتقال مواد فله‌ای روناک صنعت رامونا

در ادامه معرفی انواع اسکرو فیدرها، به دو تیپ رایج و کارآمد می‌پردازیم:

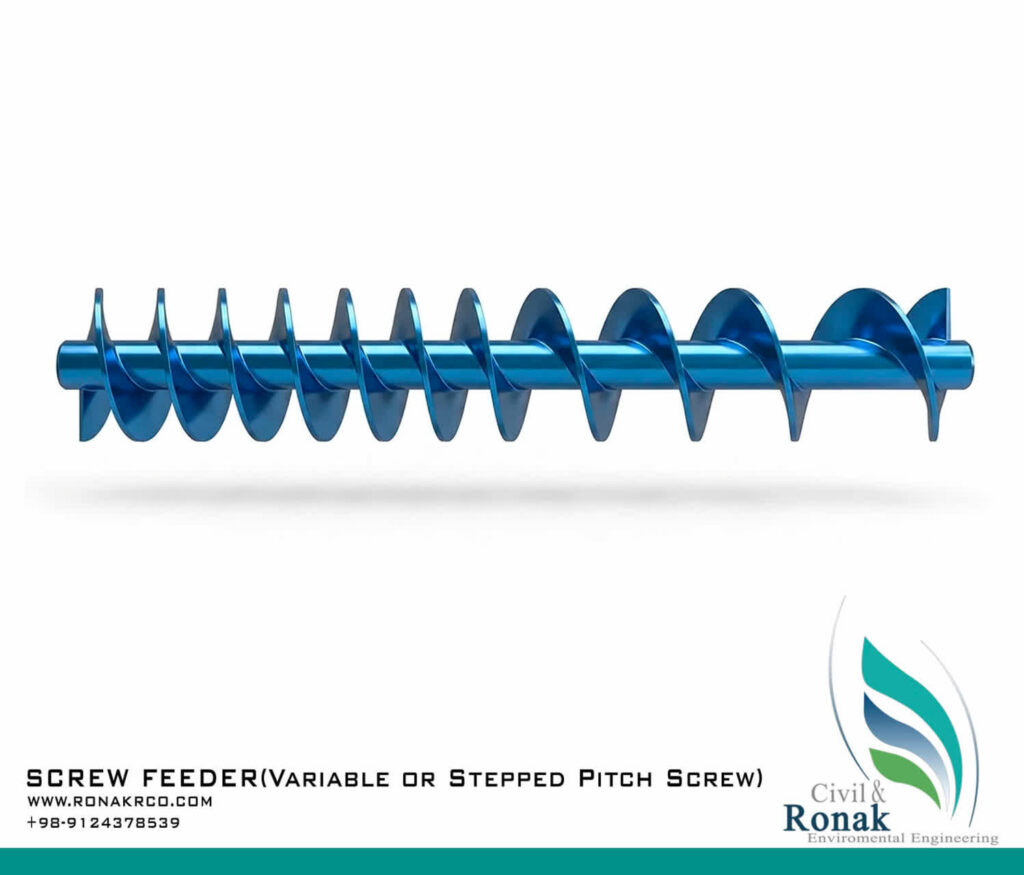

۱. اسکرو با گام متغیر یا پله‌ای (Variable or Stepped Pitch Screw)

در این نوع اسکرو، گام (Pitch) یا فاصله بین پره‌ها( با پیشروی اسکرو به سمت خروجی، تغییر می‌کند. این طراحی با گام متغیر، به ویژه در ناحیه ورودی Inlet Section))، با افزایش تدریجی طول هر گام، حجم بیشتری را برای افزودن مواد فله‌ای از هاپر فراهم می‌آورد.

مثال عملی: یک اسکرو فیدر با گام پله‌ای ممکن است دارای ۲ فوت با گام ۱/۳ و سپس ۲ فوت دیگر با گام ۲/۳ در بخش ورودی باشد. این افزایش تدریجی در گام، امکان تغذیه حجمی پیوسته و کنترل‌شده مواد را تضمین می‌کند.

۲. اسکرو فیدرهای تخصصی: قطر مخروطی بیرونی و جریان جرمی (Mass Flow)

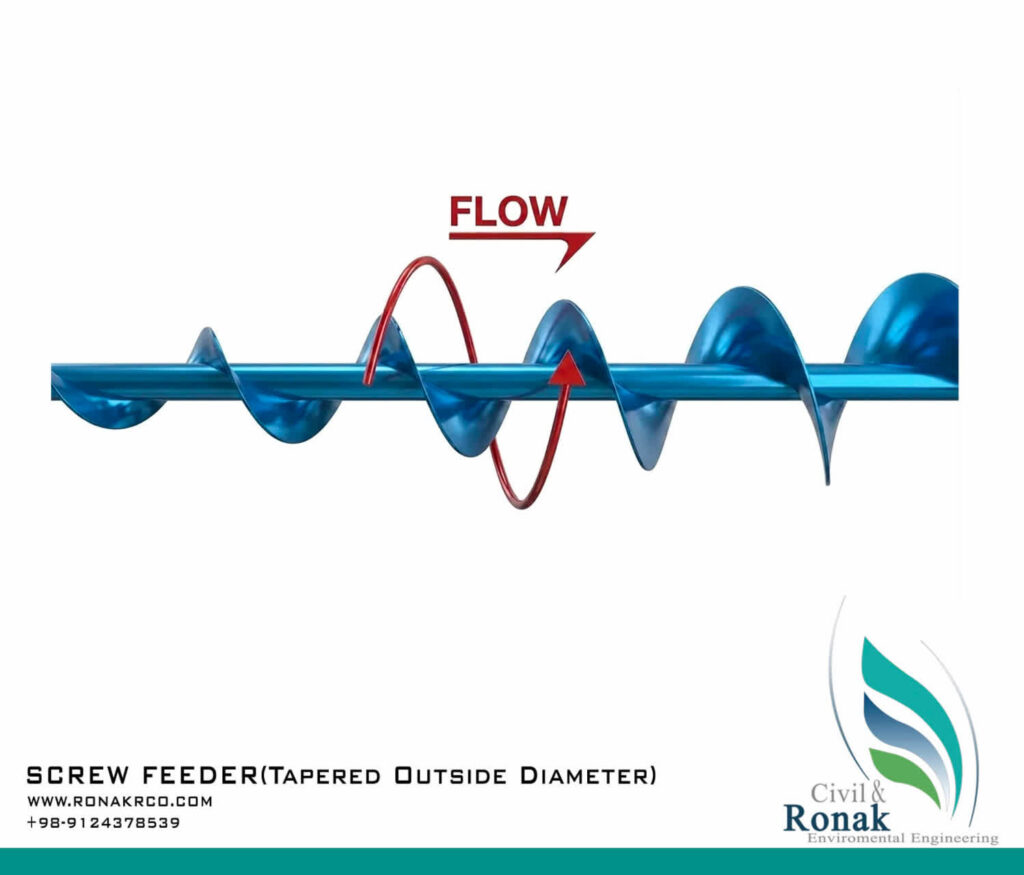

الف) اسکرو با قطر مخروطی بیرونی (Tapered Outside Diameter)

در این طراحی، قطر بیرونی اسکرو از انتهای ورودی به سمت بیرون مخروطی می‌شود. این ویژگی، ضمن حفظ جریان سیال، حجم بیشتری را برای پذیرش مواد فله‌ای از هاپر ایجاد می‌کند. این طراحی برای موادی که نیاز به فضای بیشتری در ناحیه ورودی دارند، بسیار مؤثر است.

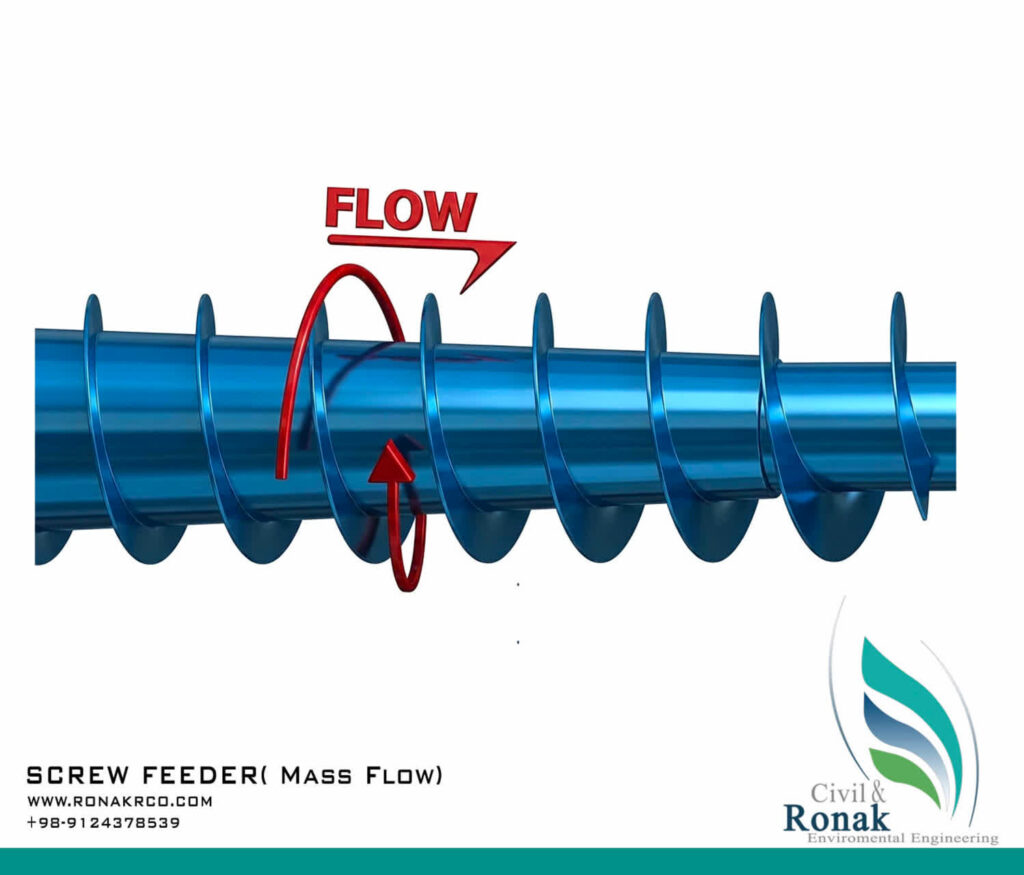

ب) طراحی جریان جرمی (Mass Flow)

این نوع طراحی، که توسط متخصصان برجسته مانند Jenike & Johanson توسعه یافته است، ترکیبی از گام متغیر و قطر داخلی مخروطی است. در این مدل:

یک مخروط (Cone) بر روی لوله مرکزی اسکرو قرار گرفته است.
این مخروط از انتهای پشتی ورودی تا مرکز دهانه ورودی امتداد دارد.
پره‌های کوتاه (Short Pitch Flights) بر روی مخروط نصب شده‌اند تا حجم در دسترس برای افزودن مواد فله‌ای از هاپر را ایجاد کنند.
سپس، گام متغیر به ابتدای اسکرو اضافه می‌شود و از انتهای مخروط تا نقطه تخلیه ادامه می‌یابد.

این طراحی برای اطمینان از تخلیه کامل و یکنواخت مواد، به خصوص مواد چسبنده یا آن‌هایی که تمایل به انسداد دارند، بهینه‌سازی شده است.

انواع دیگرفیدرهای اسکرو (نقاله‌های مارپیچی)

فیدر/نقاله اسکرو با قطر متغیر
فیدر اسکرو با کف زنده

انواع دیگرفیدرهای اسکرو (نقاله‌های مارپیچی)

در ادامه به معرفی دو نوع فیدر اسکرو (دستگاه تغذیه‌کننده مارپیچی) پرکاربرد می‌پردازیم که برای انتقال و خوراک‌دهی مواد فله در صنایع مختلف، به‌ویژه با چالش‌های خاص، طراحی شده‌اند.

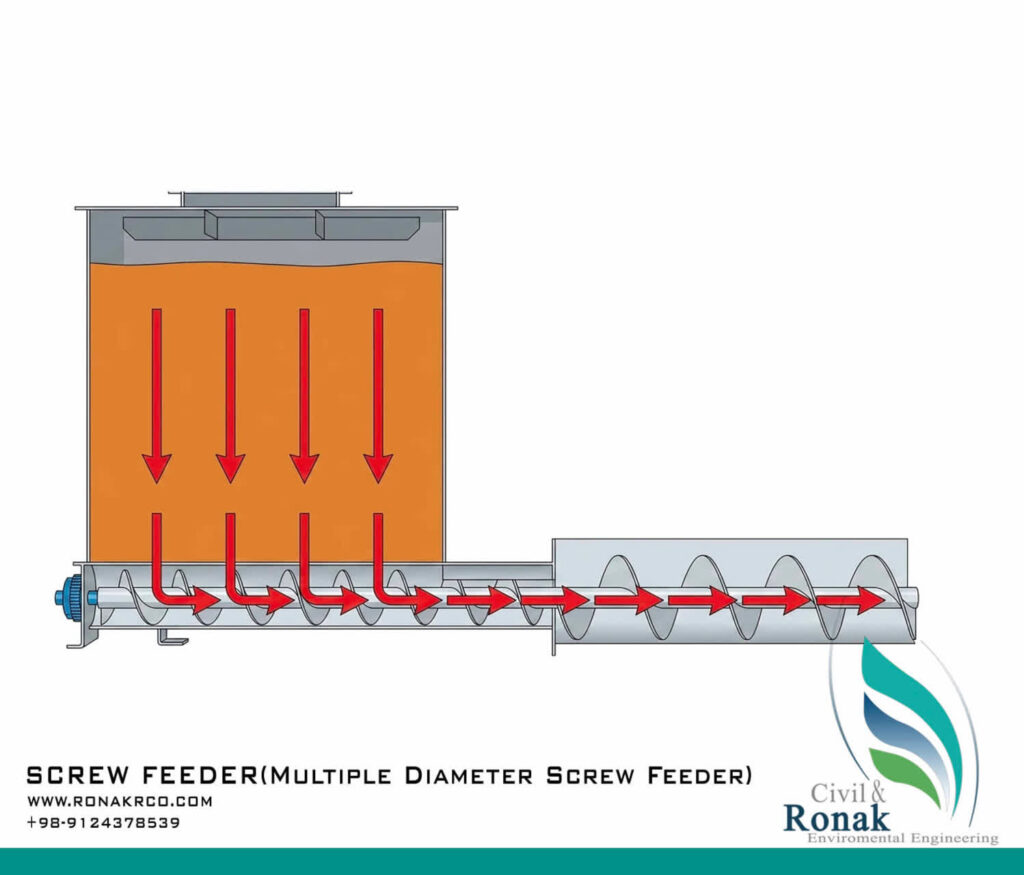

فیدر/نقاله اسکرو با قطر متغیر (Multiple Diameter Screw Feeder/Conveyor)

این نوع فیدرها ترکیبی از یک فیدر اسکرو با قطر کمتر و یک نقاله الحاقی با قطر بزرگ‌تر هستند.

نحوه عملکرد:

فیدر اسکرو با قطر کوچک، که مستقیماً زیر هاپر، سیلو یا مخزن قرار دارد، به صورت غرقابی (Flood Loaded) مواد را دریافت می‌کند.
این فیدر، مواد را دوزه‌بندی و تغذیه کرده و به سمت نقاله الحاقی با قطر بزرگ‌تر هدایت می‌کند.
هنگامی که مواد به نقاله الحاقی می‌رسند، میزان بار در کانال (Trough) کاهش یافته و مواد به سمت نقطه تخلیه منتقل می‌شوند.
در صورتی که بار مواد در کانال نقاله الحاقی کمتر از 45 درصد باشد، امکان استفاده از بلبرینگ‌های واسط (Hanger Bearings) در طول نقاله وجود دارد.

کاربردها و مزایا:

ایده‌آل برای موادی که نیاز به تغذیه کنترل‌شده از سیلو دارند.
کاهش فشار و جلوگیری از گرفتگی مواد در نقطه خروجی هاپر.
انتقال مؤثر مواد فله به سمت نقطه تخلیه.

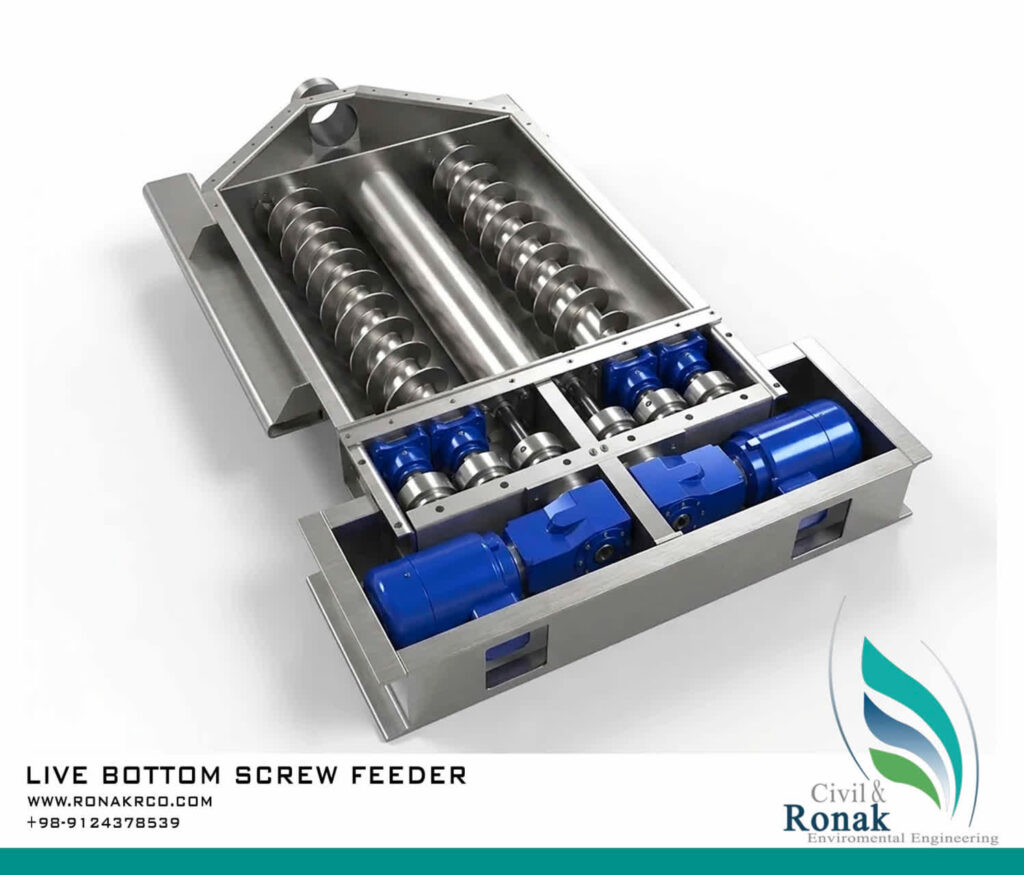

فیدر اسکرو با کف زنده (Live Bottom Screw Feeder)

این فیدرها به طور ویژه برای سیلوها، هاپرها و مخازن بزرگ با دهانه‌های تخلیه گشاد طراحی شده‌اند.

نحوه عملکرد:

فیدرهای کف زنده از چندین اسکرو (مارپیچ) موازی استفاده می‌کنند که در کنار هم یک “کف زنده” ایجاد می‌کنند.
هدف اصلی این طراحی، جلوگیری از پل زدن (Bridging) و انسداد مواد است.
مواد فله به صورت یکنواخت از تمام عرض و طول دهانه ورودی کشیده شده و دوزه‌بندی می‌شوند.
سپس مواد به سمت سیستم انتقال بعدی (مثلاً یک نقاله تسمه‌ای یا مارپیچی دیگر) هدایت می‌شوند.

کاربردها و مزایا:

ایده‌آل برای مواد فله‌ای که مستعد بسته‌بندی، کلوخ شدن یا پل زدن هستند (مانند آرد، سیمان، مواد شیمیایی خاص).
تخلیه کامل و یکنواخت مواد از مخازن بزرگ.
پیشگیری مؤثر از گرفتگی و توقف خط تولید.
کنترل دقیق جریان خروجی مواد.

اگر نیاز به اطلاعات بیشتری درباره این فیدرها، نحوه انتخاب آن‌ها، یا مشخصات فنی و قیمت دارید، لطفاً با تیم متخصص روناک صنعت تماس بگیرید.
