راهنمای جامع انتخاب سیستم محرک اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی

انتخاب سیستم محرک اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی یا همان Drive System یکی از مهم‌ترین مراحل در طراحی و ساخت کانوایرهای ماردونی است. این انتخاب تنها به نوع الکتروموتور یا گیربکس محدود نمی‌شود، بلکه مستقیماً بر راندمان مکانیکی، مصرف انرژی، هزینه‌های تعمیر و نگهداری، طول عمر تجهیزات و پایداری خط تولید تأثیر می‌گذارد.

در صنایع مختلف مانند سیمان، فولاد، معدن، مواد غذایی، پتروشیمی، صنایع شیمیایی و انتقال مواد پودری یا دانه‌ای، انتخاب صحیح محرک اسکرو کانوایر(انتقال دهنده مارپیچ) می‌تواند باعث کاهش توقفات خط تولید و افزایش بهره‌وری سیستم شود.

شرکت روناک صنعت رامونا با بهره‌گیری از تجربه مهندسی، دانش فنی و استانداردهای بین‌المللی، در این مقاله چهار سیستم اصلی انتقال قدرت در اسکرو کانوایر(انتقال دهنده مارپیچ)های صنعتی را بررسی و مقایسه کرده است.

https://cemanet.org/

اهمیت انتخاب Drive System در اسکرو کانوایر(انتقال دهنده مارپیچ)

در یک اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی، نیروی تولیدشده توسط الکتروموتور باید از طریق گیربکس و سیستم انتقال قدرت به شفت ماردون منتقل شود. هرچه این انتقال توان با اتلاف انرژی کمتر و پایداری مکانیکی بیشتری انجام شود، عملکرد کانوایر قابل اطمینان‌تر خواهد بود.

انتخاب نادرست سیستم محرک می‌تواند باعث مشکلات زیر شود:

• افزایش مصرف برق
• فشار بیش از حد به گیربکس و یاتاقان‌ها
• استهلاک سریع شفت و ماردون
• افزایش هزینه‌های تعمیرات
• توقف مکرر خط تولید
• کاهش راندمان انتقال مواد

به همین دلیل، بررسی نوع ماده، ظرفیت انتقال، طول کانوایر، زاویه نصب، شرایط محیطی و ساعات کاری دستگاه در انتخاب سیستم محرک ضروری است.

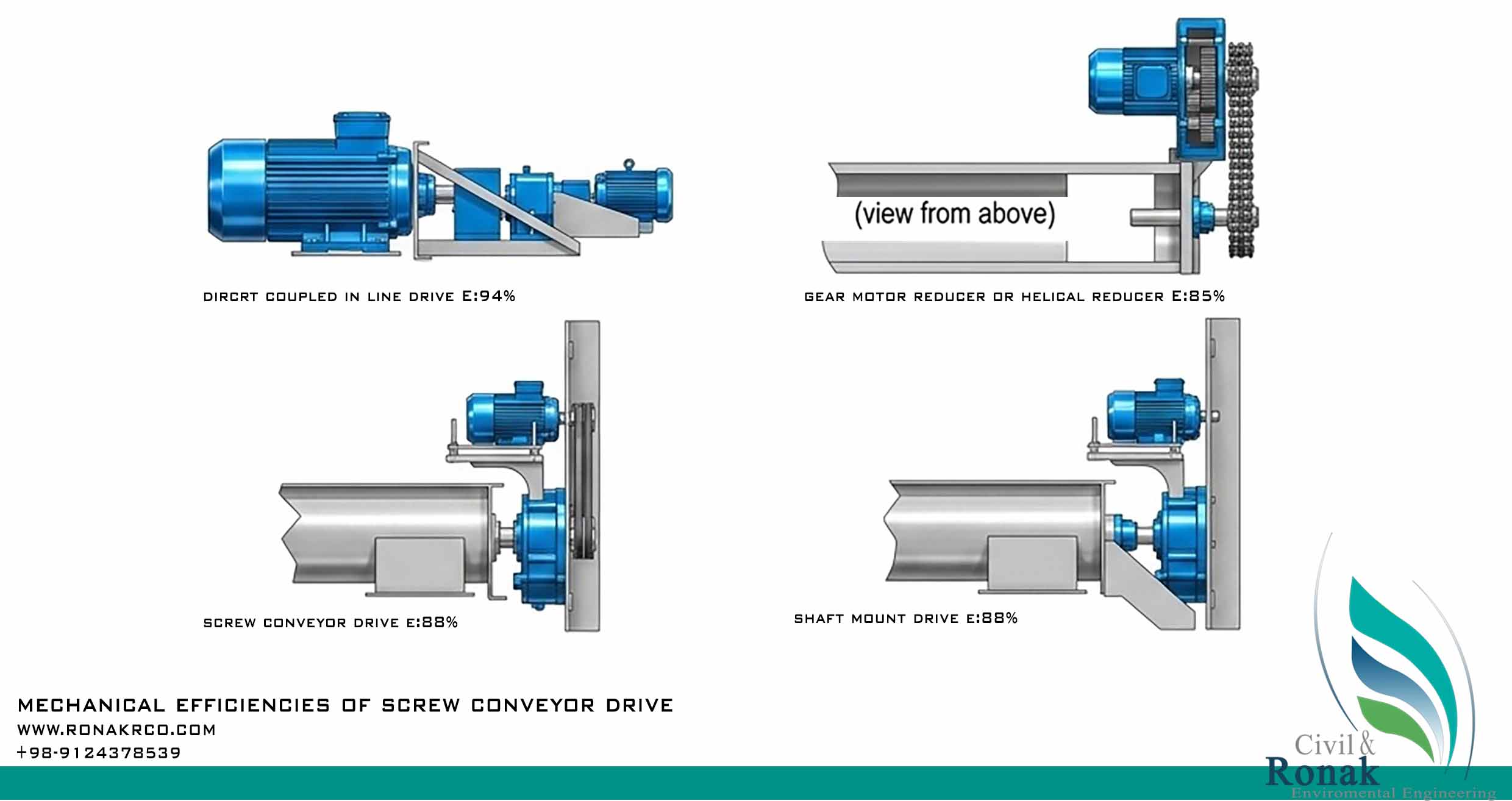

مقایسه انواع سیستم محرک در اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی

در جدول زیر، رایج‌ترین سیستم‌های انتقال قدرت در کانوایرهای ماردونی از نظر ویژگی فنی، کاربرد و راندمان مکانیکی مقایسه شده‌اند.

۱. سیستم کوپل مستقیم هم‌راستا Direct Coupled In-line

سیستم Direct Coupled In-line یکی از پربازده‌ترین روش‌های انتقال قدرت در اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی است. در این مدل، الکتروموتور، گیربکس و شفت ماردون در یک محور قرار می‌گیرند و نیروی محرک بدون واسطه‌های اضافی منتقل می‌شود.

مزایای سیستم Direct Coupled

• راندمان بالا تا حدود ۹۴٪
• کاهش اتلاف انرژی
• کاهش استهلاک قطعات
• مناسب برای کانوایرهای طولانی و سنگین
• کاهش لرزش در صورت نصب و تراز صحیح
• افزایش عمر مفید گیربکس و شفت

این سیستم برای پروژه‌هایی که ظرفیت انتقال بالا، کارکرد مداوم و اهمیت مصرف انرژی دارند، گزینه‌ای بسیار مناسب محسوب می‌شود.

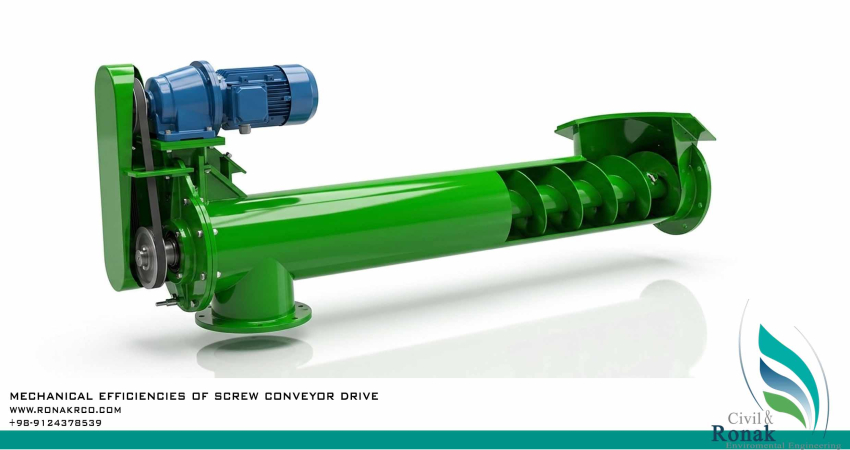

۲. سیستم Screw Conveyor Drive

سیستم Screw Conveyor Drive یکی از گزینه‌های رایج در طراحی اسکرو کانوایر(انتقال دهنده مارپیچ)های صنعتی است. در این مدل، گیربکس به‌صورت مستقیم روی انتهای بدنه کانوایر نصب می‌شود و معمولاً دارای یاتاقان تراست داخلی برای تحمل نیروهای محوری است.

مزایای Screw Conveyor Drive

• نصب مستقیم روی Trough End
• مناسب برای بسیاری از کاربردهای صنعتی
• برخورداری از یاتاقان تراست داخلی
• راه‌اندازی نرم‌تر در صورت استفاده از V-belt
• طراحی فشرده و کاربردی

این سیستم در بسیاری از خطوط انتقال مواد پودری و دانه‌ای استفاده می‌شود و از نظر راندمان معمولاً حدود ۸۸٪ عملکرد دارد.

۳. سیستم Shaft Mount Drive

سیستم Shaft Mount Drive یکی از محبوب‌ترین گزینه‌ها در بسیاری از صنایع میان‌رده و سنگین است. در این مدل، گیربکس مستقیماً روی شفت اسکرو کانوایر(انتقال دهنده مارپیچ) نصب می‌شود و به همین دلیل نیاز به کوپلینگ‌های پیچیده کاهش می‌یابد.

مزایای Shaft Mount Drive

• سهولت نصب و تعمیرات
• تعویض سریع قطعات
• انعطاف‌پذیری در انتخاب یاتاقان‌ها
• امکان استفاده از سیستم‌های آب‌بندی متنوع
• مناسب برای مواد ساینده، خورنده یا حساس
• راندمان حدود ۸۸٪

در بسیاری از کاربردهای صنعتی، اگرچه راندمان این سیستم کمی کمتر از Direct Coupled است، اما از نظر تعمیرات، دسترسی، نگهداری و هزینه عملیاتی، گزینه‌ای بسیار کاربردی و اقتصادی به شمار می‌رود.

۴. سیستم زنجیر و چرخ‌زنجیر Chain & Sprockets

در سیستم Chain & Sprockets، قدرت از طریق زنجیر و چرخ‌زنجیر به شفت ماردون منتقل می‌شود. این روش معمولاً در فضاهایی استفاده می‌شود که امکان نصب مستقیم موتور و گیربکس در امتداد شفت وجود ندارد.

مزایای سیستم زنجیری

• مناسب برای فضاهای محدود
• انعطاف در جانمایی موتور و گیربکس
• امکان نصب با Adapter Plate
• تعمیرات نسبتاً ساده
• مناسب برای برخی کاربردهای خاص صنعتی

البته به دلیل اصطکاک دائمی بین زنجیر و چرخ‌زنجیر و نیاز به روان‌کاری، راندمان این سیستم معمولاً پایین‌تر و حدود ۸۵٪ است.

بهترین سیستم محرک برای اسکرو کانوایر(انتقال دهنده مارپیچ) کدام است؟

انتخاب بهترین سیستم محرک به شرایط کاری پروژه بستگی دارد. اگر هدف اصلی، حداکثر راندمان انرژی و کاهش اتلاف توان باشد، سیستم Direct Coupled In-line انتخاب مناسبی است.

اما اگر دسترسی آسان برای تعمیرات، تعویض سریع قطعات، انعطاف در آب‌بندی و امکان سازگاری با مواد ساینده یا خورنده اهمیت بیشتری داشته باشد، سیستم Shaft Mount Drive می‌تواند گزینه‌ای کاربردی‌تر باشد.

از دیدگاه مهندسی شرکت روناک صنعت رامونا، در بسیاری از صنایع میان‌رده، سیستم‌های Shaft Mount به دلیل سهولت در نگهداری، انعطاف بالا و کاهش زمان توقف خط تولید، محبوبیت بیشتری دارند.

دیدگاه تخصصی مهندسی روناک صنعت رامونا

اگرچه سیستم Direct Coupled بالاترین راندمان انرژی را ارائه می‌دهد، اما تجربه مهندسی شرکت روناک صنعت رامونا نشان می‌دهد که در بسیاری از صنایع میان‌رده، سیستم‌های Shaft Mount Drive به دلیل سهولت فوق‌العاده در تعمیرات، تعویض سریع قطعات و امکان استفاده از آب‌بندی‌های تخصصی، کارایی عملیاتی بالاتری دارند.

در پروژه‌های صنعتی، همیشه بالاترین راندمان عددی به معنای بهترین انتخاب نیست. گاهی عواملی مانند شرایط محیطی، نوع ماده، میزان گردوغبار، خاصیت خورندگی، محدودیت فضا و دسترسی تعمیراتی نقش تعیین‌کننده‌تری دارند.

مارپیچ افقی

سوالات متداول درباره انتخاب سیستم محرک اسکرو کانوایر(انتقال دهنده مارپیچ)

۱. برای اسکرو کانوایر(انتقال دهنده مارپیچ)های طولانی و با ظرفیت بالا کدام سیستم محرک مناسب‌تر است؟

برای کانوایرهای طولانی و دارای تناژ بالا، سیستم Direct Coupled In-line معمولاً گزینه مناسب‌تری است. این سیستم به دلیل هم‌راستا بودن الکتروموتور، گیربکس و شفت ماردون، فشار مکانیکی را کاهش داده و با راندمان حدود ۹۴٪، اتلاف انرژی را در پروژه‌های بزرگ به حداقل می‌رساند.

۲. تفاوت Screw Conveyor Drive و Shaft Mount Drive چیست؟

در سیستم Screw Conveyor Drive، گیربکس معمولاً به‌صورت یک پکیج کامل همراه با شفت داخلی و یاتاقان تراست روی انتهای بدنه کانوایر نصب می‌شود. اما در سیستم Shaft Mount Drive، گیربکس مستقیماً روی شفت خود کانوایر قرار می‌گیرد و انعطاف بیشتری برای انتخاب یاتاقان‌ها، آب‌بندی و تجهیزات جانبی فراهم می‌کند.

۳. چرا راندمان سیستم زنجیر و چرخ‌زنجیر کمتر است؟

در سیستم‌های زنجیری، به دلیل اصطکاک مداوم بین زنجیر و چرخ‌زنجیر، نیاز به روان‌کاری و احتمال لقی یا کشیدگی زنجیر، بخشی از انرژی تلف می‌شود. به همین دلیل راندمان این سیستم معمولاً حدود ۸۵٪ است و بیشتر برای شرایطی پیشنهاد می‌شود که محدودیت فضا یا چیدمان خاص وجود دارد.

۴. برای انتقال مواد ساینده کدام سیستم محرک پیشنهاد می‌شود؟

برای انتقال مواد ساینده یا Abrasive Materials، سیستم Shaft Mount Drive گزینه مناسبی است. زیرا امکان استفاده از سیستم‌های آب‌بندی تقویت‌شده و ایزوله وجود دارد و می‌توان از ورود ذرات ساینده به گیربکس و یاتاقان‌ها جلوگیری کرد.

۵. آیا راندمان بالاتر همیشه به معنی انتخاب بهتر است؟

خیر. راندمان بالاتر یک مزیت مهم است، اما تنها معیار انتخاب سیستم محرک نیست. عواملی مانند نوع ماده، شرایط محیطی، ساعات کارکرد، محدودیت فضا، دسترسی برای تعمیرات، هزینه نگهداری و نوع آب‌بندی نیز باید در انتخاب نهایی بررسی شوند.

مشاوره تخصصی طراحی و انتخاب اسکرو کانوایر(انتقال دهنده مارپیچ)

انتخاب صحیح سیستم محرک در اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی، نیازمند بررسی دقیق ظرفیت انتقال، نوع ماده، طول مسیر، زاویه نصب، شرایط محیطی و نوع بهره‌برداری است.

شرکت روناک صنعت رامونا آماده ارائه خدمات مشاوره، طراحی و ساخت انواع اسکرو کانوایر(انتقال دهنده مارپیچ) صنعتی و سیستم‌های انتقال مواد متناسب با نیاز صنایع مختلف است.

برای دریافت مشاوره تخصصی و انتخاب بهترین سیستم انتقال قدرت برای پروژه خود، با کارشناسان ما در تماس باشید
