روتاری ولو ایرلاک (Rotary Air Lock Valves) چیست؟ راهنمای کامل کاربرد و عملکرد
ترجمه و گرداوری : حامدزندوکیلی کارشناس مهندسی عمران
عضو هیات مدیره شرکت روناک صنعت رامونا
در دنیای مدرن انتقال مواد فله، روتاری ولو ایرلاک (Rotary Air Lock Valves) یکی از حیاتیترین تجهیزات برای حفظ کارایی و راندمان سیستمهای انتقال پنوماتیک است. اگر به دنبال جابهجایی ایمن، یکنواخت و بدون افت فشار مواد در صنایع غذایی، سیمان، پتروشیمی یا دارویی هستید، شناخت دقیق این تجهیز الزامی است.
شرکت روناک صنعت رامونا در این مقاله تخصصی، به بررسی ساختار، نحوه عملکرد و تفاوتهای کلیدی روتاری ولو ایرلاک با روتاری فیدر میپردازد.
روتاری ولو ایرلاک (Rotary Air Lock Valves)؛ قلب سیستم انتقال پنوماتیک
روتاری ولو ایرلاک که در بازار با نامهای شیر دوار، روتاری فیدر یا به اختصار ایرلاک نیز شناخته میشود، وظیفه دارد مواد جامد فلهای خشک و روان (مانند پودرها، گرانولها، پلتها و کریستالها) را از مخازن ذخیره، سیلوها، هاپرها یا سیکلونها به خطوط انتقال پنوماتیک منتقل کند.
نقش کلیدی این تجهیز در دو مورد خلاصه میشود:
- تغذیه کنترلشده مواد (Metering)
- آببندی فشاری (Air Sealing) بین دو محیط با فشار متفاوت

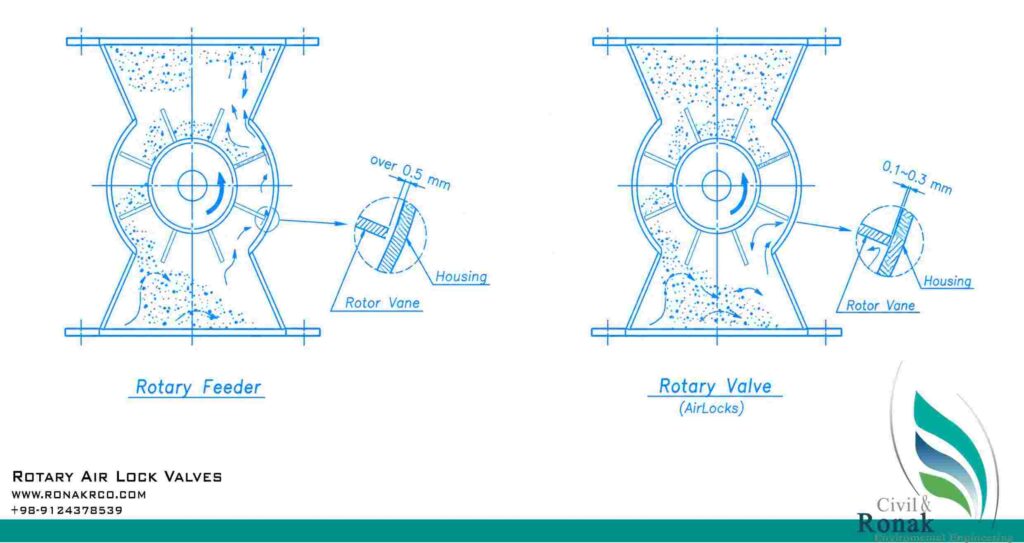

تفاوت ابعادی در تلرانس پرههای روتاری ولو ایرلاک و روتاری فیدر
اجزای اصلی تشکیلدهنده روتاری ولو ایرلاک
یک روتاری ولو ایرلاک (Rotary Air Lock Valve) با کیفیت صنعتی، از اجزای دقیقی ساخته شده است تا در شرایط سخت کاری دوام بیاورد:
- پوسته یا بدنه (Housing): معمولاً از جنس چدن یا فولاد ریختهگری شده.
- روتور چند پره (Multi-vane Rotor): بخش متحرکی که مواد را حمل میکند.
- شفت و یاتاقانها: برای چرخش روان و تحمل بارهای مکانیکی.
- آببندهای پکینگ: جهت جلوگیری از نشت هوا از اطراف شفت.
- الکتروموتور و گیربکس (Drive): جهت تامین گشتاور مورد نیاز برای چرخش روتور.
مکانیزم عملکرد روتاری ولو ایرلاک چگونه است؟
عملکرد روتاری ولو ایرلاک را میتوان به یک «درب گردان» تشبیه کرد. همانطور که درب گردان اجازه ورود و خروج افراد را میدهد اما مانع خروج هوای مطبوع داخل ساختمان میشود، روتاری ولو نیز مواد را منتقل کرده اما مانع فرار فشار هوا میشود.
- ورود مواد: مواد از دهانه بالایی وارد فضاهای خالی بین پرههای روتور (Rotor Pockets) میشوند.
- انتقال: با چرخش روتور، مواد به سمت دهانه خروجی هدایت میشوند.
- تخلیه: مواد در دهانه پایینی تخلیه شده و وارد سیکل بعدی فرآیند تولید یا خطوط انتقال میشوند.
- حفظ فشار: تلرانسهای بسیار دقیق بین پره و بدنه مانع از نشت فشار هوا به سمت بالا میشود.
تفاوت روتاری ولو ایرلاک با روتاری فیدر در چیست؟
بسیاری از کاربران این دو نام را به جای هم به کار میبرند، اما از نظر فنی تفاوت بسیار مهمی در طراحی آنها وجود دارد که در جدول زیر آمده است:
| ویژگی | روتاری ولو ایرلاک (RAV) | روتاری فیدر (Rotary Feeder) |
|---|---|---|
| وظیفه اصلی | آببندی کامل و دوزینگ مواد | صرفاً تغذیه و انتقال مواد |
| فاصله پره تا بدنه | بسیار کم (0.10.1 تا 0.30.3 میلیمتر) | بیشتر (بیش از 0.50.5 میلیمتر) |
| کاربرد | سیستمهای تحت فشار یا وکیوم | انتقال مواد به انبارهای ذخیره |
| دقت ساخت | بسیار بالا جهت هوابندی واقعی | معمولی |
مزایای استفاده از روتاری ولو ایرلاک در صنایع
استفاده از روتاری ولو ایرلاک (Rotary Air Lock Valves) تولید شده در روناک صنعت رامونا مزایای متعددی را برای خطوط تولید به همراه دارد:
- جلوگیری از افت فشار: حفظ راندمان کمپرسورها و فنهای انتقال.
- جریان یکنواخت: جلوگیری از گرفتگی لولهها و نوسان در تزریق مواد.
- کاهش گرد و غبار: آببندی مناسب مانع از انتشار ذرات معلق در محیط کارخانه میشود.
- تنوع متریال: امکان تولید با ورقهای ضد سایش یا استیل برای مواد خورنده و غذایی.
چرا روتاری ولو ایرلاک روناک صنعت رامونا؟
شرکت روناک صنعت رامونا با بهرهگیری از دانش مهندسی و تجربه در طراحی تجهیزات جابهجایی مواد فله (Bulk Material Handling)، انواع روتاری ولو ایرلاک را با تلرانسهای دقیق و کیفیت ساخت بالا عرضه میکند. محصولات ما با هدف بهینهسازی مصرف انرژی و افزایش طول عمر خطوط انتقال پنوماتیک طراحی شدهاند.
